1. Giới thiệu về đầu máy phay
1.1 Đầu máy phay là gì?
Đầu máy phay (Milling Head) là một cụm cơ cấu cơ khí nằm ở phần trên của máy phay, có chức năng chính là kẹp giữ dao cụ (dao phay) và truyền chuyển động quay từ động cơ đến dao cụ để thực hiện quá trình cắt gọt, loại bỏ vật liệu khỏi phôi. Chính bộ phận này sẽ quyết định phần lớn khả năng công nghệ của toàn bộ cỗ máy.
1.2 Vai trò của đầu máy phay trong gia công cơ khí
Vai trò của đầu máy phay là trung tâm, ảnh hưởng trực tiếp đến 3 yếu tố cốt lõi của quá trình gia công:
- Khả năng công nghệ: Quyết định các phương pháp gia công mà máy có thể thực hiện (phay mặt, phay rãnh, khoan, khoét, gia công 3D…).
- Độ chính xác: Độ cứng vững và độ chính xác của trục chính quyết định dung sai và độ chính xác của sản phẩm cuối cùng.
- Chất lượng bề mặt: Tốc độ, độ ổn định và độ rung của đầu phay tác động trực tiếp đến độ nhẵn bóng của bề mặt gia công.
1.3 Tại sao cần hiểu rõ đầu máy phay khi đầu tư máy CNC?
Đầu tư máy phay CNC là một quyết định tài chính quan trọng. Việc hiểu rõ đầu máy phay giúp bạn:
- Tối ưu hóa vốn đầu tư: Lựa chọn đầu phay phù hợp với nhu cầu thực tế giúp tránh lãng phí chi phí vào những tính năng không cần thiết hoặc đầu tư thiếu hiệu quả.
- Đảm bảo khả năng sản xuất: Một đầu phay không phù hợp có thể giới hạn khả năng nhận đơn hàng, không thể gia công các chi tiết phức tạp hoặc vật liệu cứng, làm giảm khả năng cạnh tranh.
- Dự toán chi phí vận hành: Đầu phay ảnh hưởng đến tuổi thọ dao cụ và chi phí bảo trì. Lựa chọn đúng giúp giảm thiểu chi phí vận hành lâu dài.
2. Cấu tạo và nguyên lý hoạt động của đầu máy phay
2.1 Cấu tạo đầu máy phay
Một đầu máy phay được cấu thành từ nhiều bộ phận phức tạp, mỗi bộ phận giữ một vai trò riêng biệt.

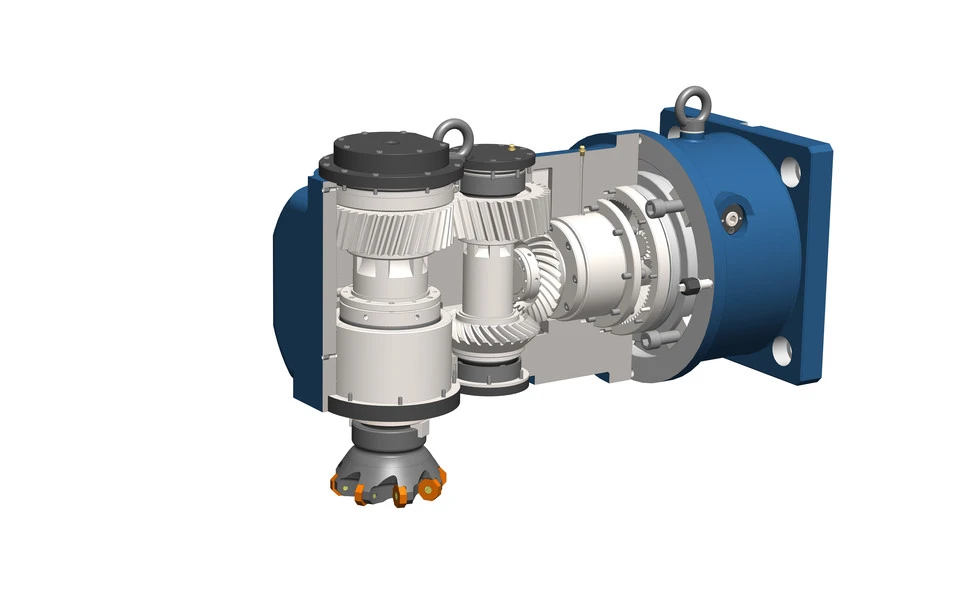

Sơ đồ cấu tạo chi tiết các bộ phận chính của một đầu máy phay
2.1.1 Thân đầu máy
Thường được làm bằng gang đúc chất lượng cao để đảm bảo độ cứng vững, khả năng chịu rung động tốt và là khung xương để lắp ráp các chi tiết khác.
2.1.2 Bộ truyền động
Bao gồm động cơ và hệ thống truyền động (hộp số bánh răng, dây đai). Nhiệm vụ của nó là tạo ra chuyển động quay và truyền tới trục chính, đồng thời cho phép điều chỉnh các dải tốc độ khác nhau.
2.1.3 Cơ cấu trục chính
Bộ phận then chốt này có cấu tạo gồm:
- Trục chính (Spindle): Trực tiếp kẹp dao cụ và quay ở tốc độ cao. Độ chính xác, độ đồng tâm và độ cứng vững của trục chính là yếu tố sống còn.
- Cơ cấu kẹp/tháo dao: Sử dụng các loại côn tiêu chuẩn (BT, SK, HSK…) để kẹp chặt và tháo dao cụ một cách nhanh chóng, chính xác.
2.1.4 Hệ thống làm mát và bôi trơn
- Bôi trơn: Hệ thống bơm dầu hoặc mỡ tự động để bôi trơn các bánh răng, vòng bi, đảm bảo chúng hoạt động trơn tru và giảm mài mòn.
- Làm mát: Nhiều đầu phay hiện đại có hệ thống làm mát trục chính bằng dầu hoặc khí để tản nhiệt khi hoạt động ở tốc độ cao, duy trì độ chính xác.
2.2 Nguyên lý hoạt động của đầu máy phay
Nguyên lý hoạt động khá trực tiếp: Động cơ điện khởi động, tạo ra chuyển động quay. Chuyển động này được truyền qua hệ thống hộp số hoặc dây đai để điều chỉnh tốc độ. Cuối cùng, chuyển động được truyền tới trục chính, làm quay dao cụ đã được kẹp chặt để thực hiện quá trình cắt gọt vật liệu.
3. Phân loại đầu máy phay phổ biến hiện nay
3.1 Phân loại theo hướng trục

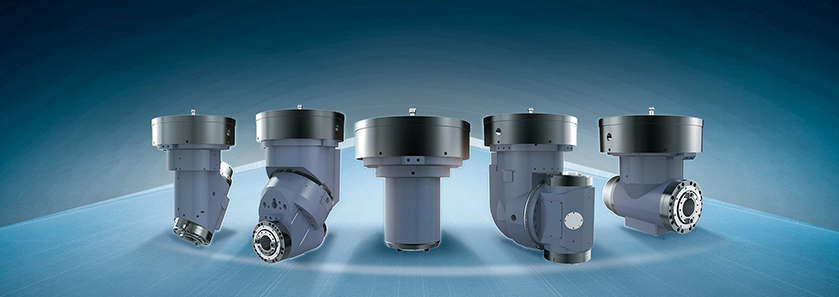

So sánh 3 loại đầu máy phay phổ biến: đứng, ngang và vạn năng
3.1.1 Đầu máy phay đứng (Vertical Milling Head)
Có trục chính lắp đặt theo phương thẳng đứng, vuông góc với bàn máy. Đây là loại phổ biến nhất, linh hoạt cho các công việc phay mặt, phay rãnh, khoan, khoét.
3.1.2 Đầu máy phay ngang (Horizontal Milling Head)
Có trục chính lắp đặt theo phương nằm ngang, song song với bàn máy. Loại này có độ cứng vững cao, lý tưởng cho việc cắt nặng, phay rãnh sâu hoặc dùng dao phay đĩa.
3.1.3 Đầu máy phay đa hướng (Universal Milling Head)
Còn gọi là đầu phay vạn năng, có khả năng xoay trục chính theo nhiều góc độ khác nhau. Nó kết hợp ưu điểm của cả hai loại trên, cho phép gia công các bề mặt nghiêng, phức tạp mà không cần đồ gá đặc biệt.
3.2 Phân loại theo cơ cấu điều chỉnh
3.2.1 Đầu máy phay cố định
Là loại đầu phay có vị trí và hướng trục không thay đổi trong quá trình hoạt động.
3.2.2 Đầu máy phay xoay được
Là loại đầu phay vạn năng, cho phép người dùng điều chỉnh góc nghiêng của trục chính để thực hiện các đường cắt phức tạp.

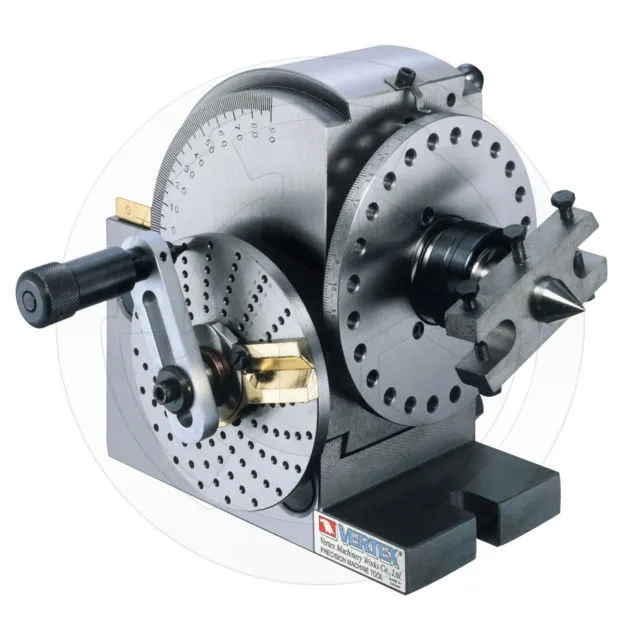

Đầu máy phay vạn năng có thể xoay linh hoạt để gia công các góc phức tạp
3.3 Phân loại theo công nghệ
3.3.1 Đầu máy phay cơ
Việc điều chỉnh tốc độ và các thông số khác được thực hiện thủ công bằng tay gạt, tay quay.
3.3.2 Đầu máy phay CNC
Toàn bộ hoạt động của đầu phay, từ tốc độ quay, thay dao (với cơ cấu ATC) đến làm mát, đều được điều khiển tự động bằng chương trình máy tính (CNC).
4. Vai trò của đầu máy phay trong hoạt động gia công
4.1 Đảm bảo độ chính xác trong gia công
Độ rơ, độ đảo của trục chính và độ cứng vững của toàn bộ cụm đầu phay ảnh hưởng trực tiếp đến dung sai của chi tiết. Một đầu phay chất lượng cao sẽ giảm thiểu rung động, đảm bảo dao cụ di chuyển đúng quỹ đạo đã lập trình.
4.2 Ảnh hưởng đến tốc độ gia công và chất lượng sản phẩm
Đầu phay có công suất lớn và dải tốc độ cao cho phép máy chạy ở chế độ cắt gọt hiệu suất cao, tăng năng suất. Sự ổn định của nó quyết định chất lượng bề mặt sản phẩm, giảm thiểu các vết xước, gợn sóng.
Đầu máy phay tốc độ cao giúp tăng năng suất và đảm bảo chất lượng bề mặt sản phẩm
4.3 Tác động đến tuổi thọ dao cụ và máy phay
Rung động từ một đầu phay kém chất lượng hoặc bị mòn là nguyên nhân hàng đầu gây mẻ, gãy dao cụ. Về lâu dài, nó cũng gây mài mòn các bộ phận khác của máy phay.
4.4 Tiết kiệm chi phí sản xuất khi lựa chọn đúng đầu máy phay
Lựa chọn đúng đầu phay giúp giảm tỷ lệ phế phẩm, tăng tuổi thọ dao cụ, giảm thời gian gia công và chi phí bảo trì, từ đó tối ưu hóa chi phí sản xuất trên mỗi sản phẩm.
5. Tiêu chí lựa chọn đầu máy phay phù hợp
5.1 Dựa vào loại vật liệu gia công
Vật liệu cứng như thép hợp kim, inox đòi hỏi đầu phay có momen xoắn lớn ở tốc độ thấp và độ cứng vững cao. Vật liệu mềm như nhôm cần đầu phay có tốc độ quay (RPM) cao để đạt chất lượng bề mặt tốt.
5.2 Dựa vào kích thước phôi và sản phẩm cần gia công
Các chi tiết lớn và nặng thường phù hợp với đầu phay ngang do độ cứng vững tốt hơn. Các chi tiết nhỏ, phức tạp có thể cần đến sự linh hoạt của đầu phay đứng hoặc vạn năng.
5.3 Dựa vào tốc độ trục chính yêu cầu
Nhu cầu gia công tinh (finishing) yêu cầu tốc độ trục chính cao. Gia công thô (roughing) cần momen xoắn lớn hơn là tốc độ.
Lựa chọn tốc độ trục chính của đầu máy phay là yếu tố quan trọng trong gia công
5.4 Dựa vào nhu cầu tự động hóa và năng suất
Nếu cần năng suất cao và sản xuất hàng loạt, đầu máy phay CNC tích hợp bộ thay dao tự động (ATC) là lựa chọn bắt buộc.
5.5 Dựa vào chi phí đầu tư và bảo trì
Xác định ngân sách ban đầu và cân nhắc chi phí vận hành, bảo trì, thay thế linh kiện trong tương lai để có quyết định đầu tư bền vững.
6. Hướng dẫn sử dụng và bảo trì đầu máy phay
6.1 Quy trình lắp đặt và căn chỉnh đầu máy phay
Để đảm bảo an toàn và hiệu suát vận hành, công đoạn lắp đặt cần được thực hiện bởi các chuyên gia hoặc kỹ thuật viên có tay nghề cao.. Sau khi lắp, cần dùng đồng hồ so để căn chỉnh độ vuông góc của trục chính so với bàn máy, đảm bảo độ chính xác hình học.
6.2 Kiểm tra độ chính xác đầu máy phay trước khi gia công
Trước mỗi ca làm việc hoặc khi gia công các chi tiết quan trọng, cần kiểm tra độ đảo của trục chính bằng đồng hồ so để đảm bảo nó nằm trong giới hạn cho phép của nhà sản xuất.

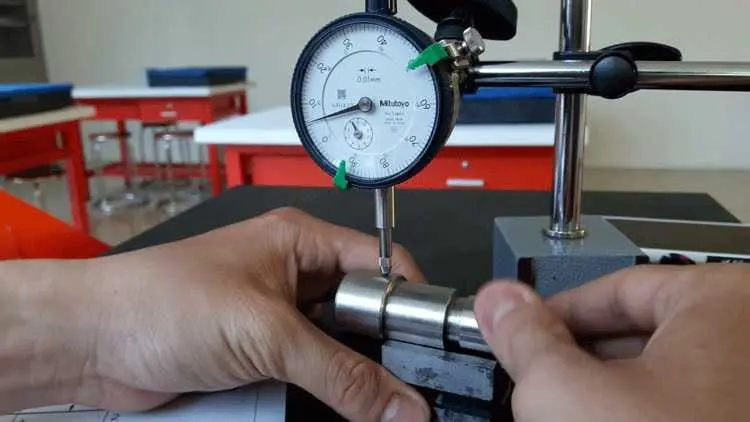

Kỹ thuật viên đang kiểm tra độ chính xác của đầu máy phay bằng đồng hồ sơ
6.3 Vệ sinh đầu máy phay định kỳ
- Hàng ngày: Vệ sinh sạch phoi, dầu tưới nguội bám trên vỏ và trục chính.
- Hàng tuần: Kiểm tra và bổ sung dầu bôi trơn cho hộp số và các cơ cấu trượt.
- Định kỳ: Kiểm tra độ căng dây đai, độ mòn bánh răng và vòng bi.
6.4 Dấu hiệu nhận biết đầu máy phay cần bảo trì hoặc thay thế
- Tiếng ồn lạ hoặc lớn bất thường khi hoạt động.
- Độ rung tăng lên đáng kể.
- Trục chính bị nóng quá mức.
- Sai số gia công tăng lên dù đã kiểm tra các yếu tố khác.
- Rò rỉ dầu bôi trơn.
7. Những lỗi thường gặp khi sử dụng đầu máy phay và cách khắc phục
7.1 Lỗi rung lắc khi gia công
- Nguyên nhân: Vòng bi trục chính bị mòn/hỏng; dao cụ không cân bằng; chế độ cắt không phù hợp.
- Khắc phục: Thay thế vòng bi; cân bằng lại dao cụ; điều chỉnh lại tốc độ quay và bước tiến.

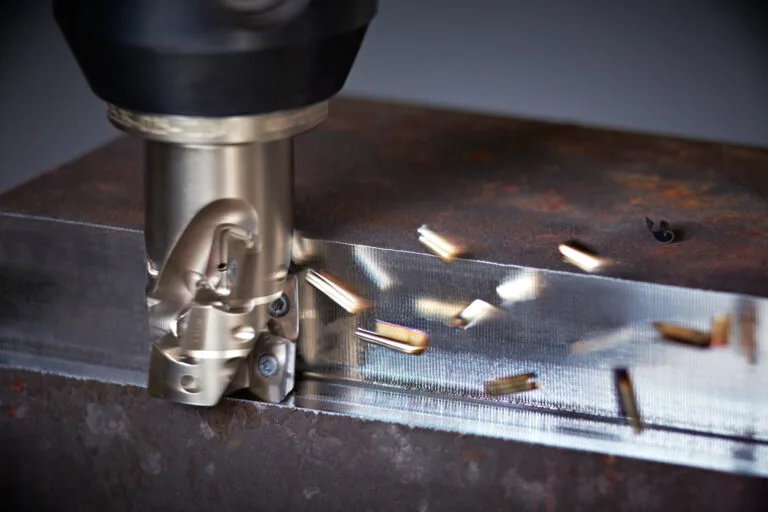

Bề mặt gia công kém chất lượng – một hậu quả của lỗi từ đầu máy phay
7.2 Lỗi sai số gia công
- Nguyên nhân: Trục chính bị rơ, đảo; đầu phay bị lệch so với bàn máy.
- Khắc phục: Siết lại hoặc thay thế vòng bi; thực hiện lại quy trình căn chỉnh đầu phay.
7.3 Tiếng ồn bất thường từ đầu máy phay
- Nguyên nhân: Thiếu dầu bôi trơn; bánh răng hoặc vòng bi bị mòn.
- Khắc phục: Kiểm tra và bổ sung dầu bôi trơn; kiểm tra và thay thế các bộ phận bị mòn.
7.4 Đầu máy phay bị nóng bất thường khi chạy tốc độ cao
- Nguyên nhân: Hệ thống làm mát trục chính (nếu có) bị lỗi; thiếu dầu bôi trơn; vòng bi bị siết quá chặt hoặc bị hỏng.
- Khắc phục: Kiểm tra hệ thống làm mát; kiểm tra hệ thống bôi trơn; liên hệ kỹ thuật viên để kiểm tra và căn chỉnh lại vòng bi.
8. Câu hỏi thường gặp về đầu máy phay
8.1 Đầu máy phay CNC có khác gì so với đầu máy phay cơ?
Khác biệt chính nằm ở cơ cấu điều khiển. Đầu phay CNC được điều khiển tự động bằng máy tính, cho phép thực hiện các chuyển động phức tạp với độ chính xác cao. Đầu phay cơ được điều khiển thủ công, phụ thuộc nhiều vào tay nghề người vận hành.
So sánh giữa đầu máy phay CNC (trái) và đầu máy phay cơ (phải)
8.2 Bao lâu nên bảo trì đầu máy phay một lần?
Nên có lịch bảo trì định kỳ theo khuyến nghị của nhà sản xuất, thường là 3 tháng, 6 tháng và 1 năm. Tuy nhiên, việc kiểm tra và vệ sinh cơ bản cần được thực hiện hàng ngày.
8.3 Đầu máy phay có thể nâng cấp được không?
Có thể, nhưng khá phức tạp và tốn kém. Việc nâng cấp thường bao gồm thay thế trục chính với tốc độ cao hơn hoặc tích hợp hệ thống làm mát. Cần đảm bảo sự tương thích với kết cấu của máy.
8.4 Đầu máy phay có thay thế được cho nhiều dòng máy khác nhau không?
Không. Mỗi đầu máy phay được thiết kế để tương thích với một hoặc một vài model máy cụ thể về kết cấu lắp ráp, hệ thống điện và cơ cấu truyền động.
9. Địa chỉ mua đầu máy phay chất lượng, uy tín
9.1 Tiêu chí lựa chọn nơi bán đầu máy phay uy tín
- Là nhà phân phối chính hãng hoặc có uy tín lâu năm trên thị trường.
- Có đội ngũ kỹ thuật viên am hiểu sản phẩm để tư vấn chuyên sâu.
- Có sẵn linh kiện thay thế và chính sách giá cả minh bạch.
9.2 Cam kết bảo hành và hỗ trợ kỹ thuật
Một nhà cung cấp uy tín luôn có chính sách bảo hành rõ ràng và sẵn sàng hỗ trợ kỹ thuật 24/7 để xử lý các sự cố phát sinh trong quá trình vận hành, lắp đặt.
Đội ngũ kỹ thuật chuyên nghiệp hỗ trợ lắp đặt và bảo trì đầu máy phay
