Trong ngành cơ khí chính xác, khuôn dập được xem là “trái tim” của quá trình sản xuất hàng loạt các sản phẩm từ kim loại tấm. Việc nắm vững cấu tạo khuôn dập và hiểu sâu về kết cấu khuôn dập không chỉ là yêu cầu cơ bản đối với kỹ sư mà còn là yếu tố quyết định đến chất lượng sản phẩm, độ bền của khuôn và hiệu suất sản xuất.

Bài viết này sẽ cung cấp một cái nhìn toàn diện, bóc tách từng chi tiết từ các bộ phận cơ bản đến nguyên lý hoạt động phức tạp, giúp bạn làm chủ công nghệ gia công quan trọng này.

1. Tổng quan về khuôn dập trong ngành cơ khí

Để bắt đầu, chúng ta cần hiểu rõ những khái niệm nền tảng nhất về khuôn dập và vai trò của chúng.

1.1. Khuôn dập là gì?

Khuôn dập là một dụng cụ chuyên dụng trong ngành gia công áp lực, được chế tạo để tạo hình các tấm kim loại (hoặc vật liệu dẻo khác) thành các chi tiết, sản phẩm có hình dạng và kích thước theo yêu cầu thông qua các hoạt động như cắt, uốn, dập, vuốt… dưới tác động của lực ép từ máy dập. Về cơ bản, nó hoạt động như một khuôn mẫu chính xác để sản xuất hàng loạt sản phẩm giống hệt nhau.

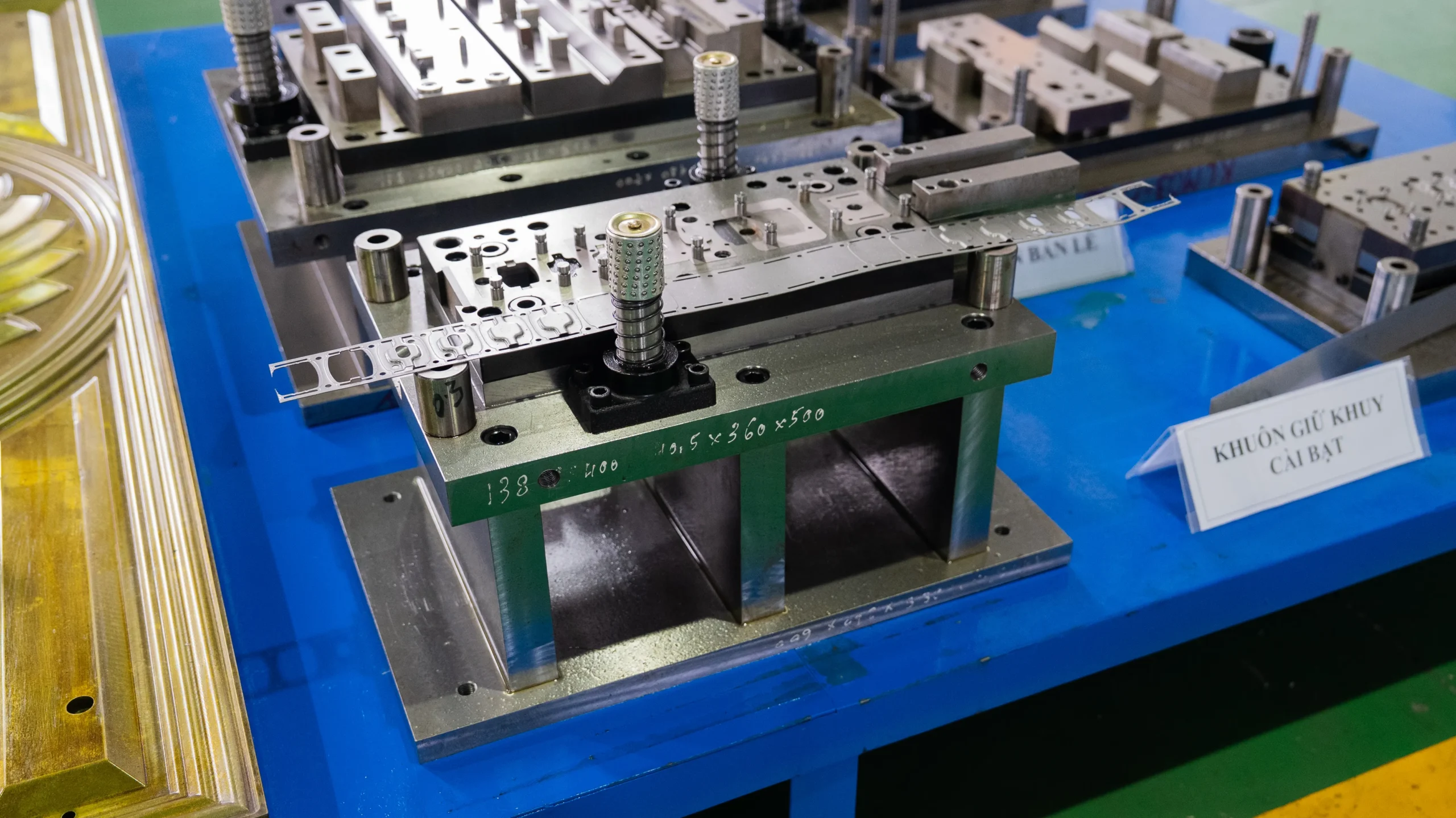

Minh họa một bộ khuôn dập và sản phẩm kim loại sau khi gia công.

1.2. Vai trò của khuôn dập trong gia công kim loại tấm

Khuôn dập đóng vai trò không thể thiếu, quyết định đến 4 yếu tố cốt lõi của sản xuất:

Năng suất: Cho phép sản xuất hàng loạt với tốc độ cao, đáp ứng nhu cầu công nghiệp.
Độ chính xác: Đảm bảo các sản phẩm tạo ra có độ đồng đều và chính xác gần như tuyệt đối.
Tính kinh tế: Giảm chi phí nhân công và thời gian sản xuất trên mỗi đơn vị sản phẩm.
Tính linh hoạt: Có thể chế tạo các chi tiết có hình dạng từ đơn giản đến phức tạp.

1.3. Phân loại khuôn dập phổ biến

Dựa trên kết cấu khuôn dập và chức năng, chúng được chia thành ba loại chính:

Khuôn đơn giản (Simple Die): Chỉ thực hiện một nguyên công duy nhất trong một lần dập (ví dụ: chỉ cắt hoặc chỉ uốn).

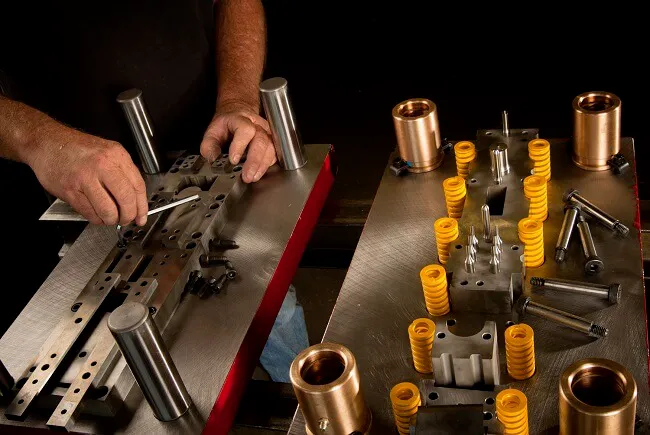

Kết cấu khuôn dập đơn giản dùng cho nguyên công uốn

Khuôn liên hoàn (Progressive Die): Thực hiện nhiều nguyên công khác nhau một cách liên tiếp trên cùng một khuôn. Phôi được di chuyển qua các trạm (station) và sản phẩm hoàn thiện ở trạm cuối cùng.

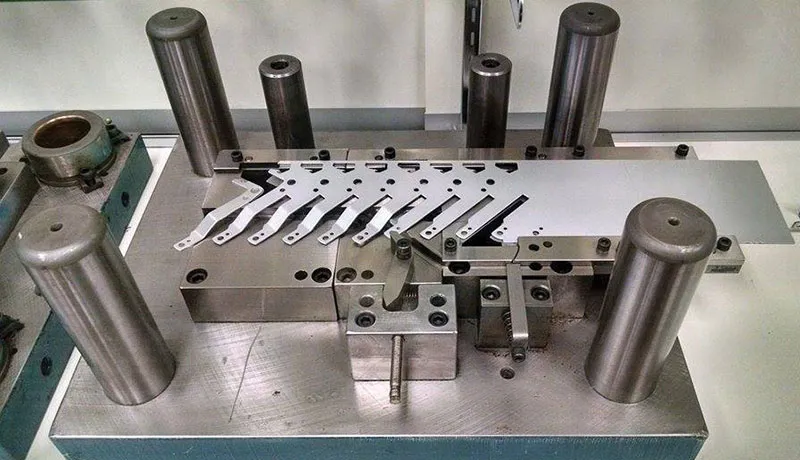

Dải phôi đi qua các trạm của một khuôn dập liên hoàn có kết cấu phức tạp

Khuôn tổ hợp (Compound Die): Thực hiện nhiều nguyên công tại cùng một vị trí (trạm) trong một lần dập. Loại khuôn này có kết cấu phức tạp nhưng cho độ chính xác vị trí giữa các phần được gia công rất cao.

2. Cấu tạo khuôn dập – Các bộ phận cơ bản

Một bộ khuôn dập hoàn chỉnh được lắp ghép từ nhiều bộ phận khác nhau. Dưới đây là cấu tạo khuôn dập cơ bản nhất.

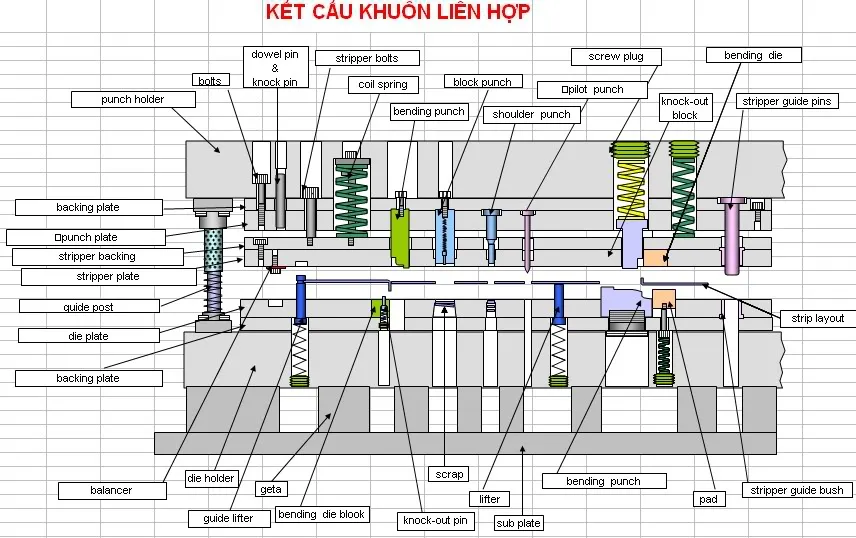

Sơ đồ chi tiết các thành phần chính trong cấu tạo khuôn đột dập

2.1. Đế trên (Upper Die Set)

Là phần khuôn phía trên, được gắn vào đầu trượt của máy dập và di chuyển lên xuống. Nó bao gồm tấm đế trên, tấm giữ chày, và các bộ phận liên quan.

2.2. Đế dưới (Lower Die Set)

Là phần khuôn phía dưới, được cố định trên bàn máy dập. Nó bao gồm tấm đế dưới, cối, và các cơ cấu định vị.

2.3. Chày (Punch) và cối (Die)

Đây là hai bộ phận quan trọng nhất, trực tiếp tạo hình sản phẩm.

Cận cảnh Chày (phần lồi) và Cối (phần lõm) – hai bộ phận cốt lõi trong cấu tạo khuôn dập

Chày (Punch): Mang hình dạng của phần cần tạo hình (lỗ, biên dạng ngoài), tác động lực trực tiếp lên phôi.
Cối (Die): Có lỗ hoặc biên dạng khớp với chày, đóng vai trò là mặt đỡ và lưỡi cắt dưới.

2.4. Tấm dẫn hướng, chốt định vị, lò xo hồi

Tấm dẫn hướng & Chốt/Bạc dẫn hướng: Đảm bảo cụm khuôn trên và dưới di chuyển thẳng hàng, chính xác với nhau.
Chốt định vị (Pilot Pin): Dùng trong khuôn liên hoàn để định vị chính xác dải phôi tại mỗi trạm.
Lò xo hồi (Springs): Dùng để tạo lực đẩy cho các tấm gạt phôi, tấm chặn hoặc hồi các cơ cấu trượt.

2.5. Bộ phận tháo phôi và đẩy phôi

Tấm gạt phôi (Stripper Plate): Gạt phôi kim loại ra khỏi chày sau khi dập.
Bộ phận đẩy sản phẩm (Ejector): Đẩy sản phẩm ra khỏi lòng cối sau khi tạo hình xong.

3. Kết cấu khuôn dập – Nguyên lý hoạt động

Nếu cấu tạo là “các bộ phận” thì kết cấu khuôn dập là “cách các bộ phận đó được sắp xếp và làm việc cùng nhau”.

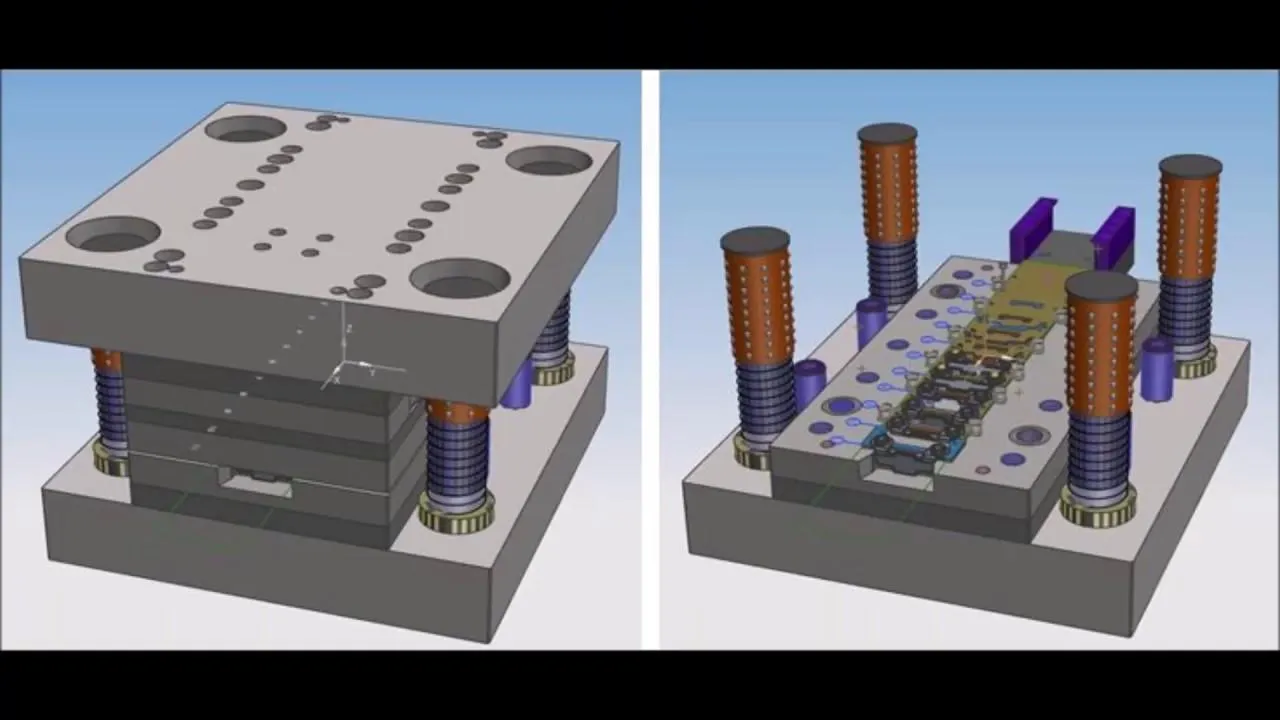

Mô phỏng nguyên lý hoạt động và kết cấu khuôn dập khi thực hiện đột lỗ

3.1. Kết cấu cố định vs. kết cấu tháo lắp

Kết cấu cố định: Các bộ phận như chày, cối được lắp chặt vào đế khuôn, khó thay đổi. Thường dùng cho sản xuất một loại sản phẩm duy nhất với số lượng cực lớn.
Kết cấu tháo lắp (Module): Cho phép thay thế nhanh các cụm chày-cối để sản xuất các chi tiết khác nhau trên cùng một bộ đế khuôn, tăng tính linh hoạt.

3.2. Cơ chế truyền lực khi dập/đột

Khi máy dập đi xuống, đế trên mang theo chày di chuyển vào lòng cối. Lực ép cực lớn tập trung tại các cạnh cắt của chày và cối, gây ra biến dạng và cắt đứt vật liệu, tạo thành sản phẩm. Sau đó, máy dập đi lên, lò xo và tấm gạt phôi sẽ tách sản phẩm ra khỏi khuôn.

3.3. Các kiểu kết cấu khuôn đột dập theo chức năng

Kết cấu khuôn đột dập được thiết kế riêng cho từng nhiệm vụ:

Kết cấu đột lỗ (Piercing): Chày nhỏ hơn lỗ cối, phần vật liệu bị cắt (phế) sẽ rơi xuống dưới.
Kết cấu cắt biên dạng (Blanking): Chày có hình dạng của sản phẩm, phần vật liệu bên trong chày là sản phẩm, phần bên ngoài là phế.
Kết cấu uốn (Bending): Chày và cối có biên dạng góc, ép phôi kim loại biến dạng thành hình dạng mong muốn.

4. So sánh cấu tạo và kết cấu khuôn dập – Đâu là điểm khác biệt?

Đây là hai khái niệm dễ gây nhầm lẫn nhưng lại có ý nghĩa hoàn toàn khác nhau.

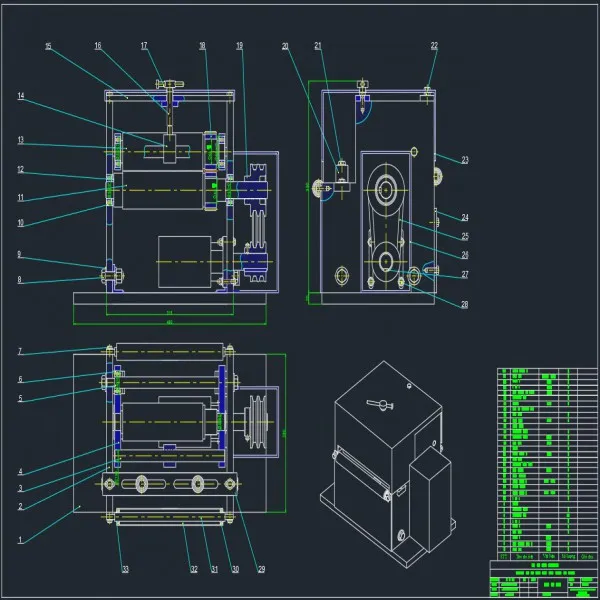

Bản vẽ kỹ thuật thể hiện rõ ràng kết cấu lắp ráp của một khuôn đột dập

4.1. Cấu tạo là gì, kết cấu là gì?

Cấu tạo: Là câu trả lời cho câu hỏi “Nó được làm từ những gì?”. Đây là việc liệt kê các thành phần vật lý, các bộ phận tạo nên khuôn (đế, chày, cối, vít, lò xo…).
Kết cấu: Là câu trả lời cho câu hỏi “Nó được lắp ráp và hoạt động như thế nào?”. Đây là sự sắp xếp, mối liên kết và nguyên lý phối hợp giữa các bộ phận để thực hiện một chức năng cụ thể.

4.2. Mối quan hệ giữa hai khái niệm

Cấu tạo là nền tảng vật chất, còn kết cấu là linh hồn, là cách tổ chức các nền tảng đó. Cùng một bộ các bộ phận (cấu tạo) nhưng với cách sắp xếp khác nhau (kết cấu) sẽ tạo ra các loại khuôn có chức năng hoàn toàn khác nhau.

4.3. Ví dụ minh họa cụ thể về một khuôn dập thực tế

Hãy tưởng tượng một bộ đồ chơi LEGO. Cấu tạo là tất cả các viên gạch bạn có (gạch đỏ, gạch xanh, bánh xe…). Kết cấu là cách bạn lắp ráp chúng để tạo thành một chiếc ô tô, một ngôi nhà hay một con tàu. Tương tự, cấu tạo khuôn dập là chày, cối, đế… còn kết cấu khuôn đột dập là cách bạn bố trí chúng để đột một lỗ tròn hay cắt ra một hình vuông.

5. Ảnh hưởng của kết cấu khuôn đột dập đến chất lượng sản phẩm

Kết cấu khuôn đột dập có ảnh hưởng trực tiếp và sâu sắc đến sản phẩm cuối cùng.

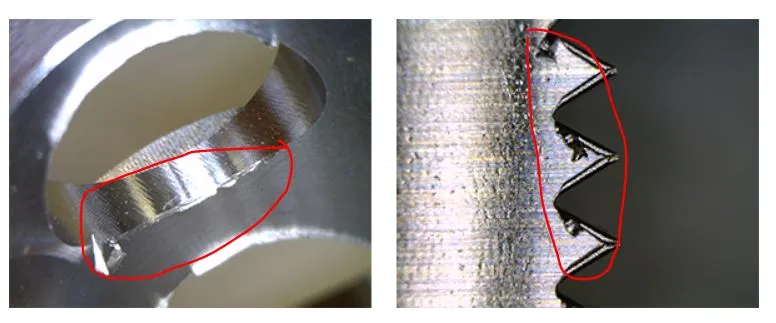

Kết cấu khuôn dập tối ưu (trái) cho sản phẩm sắc nét, và sản phẩm lỗi có bavia (phải)

5.1. Độ chính xác của chi tiết sau dập

Một kết cấu vững chắc, với hệ thống dẫn hướng tốt sẽ giảm thiểu rung động và sai lệch, tạo ra sản phẩm có dung sai nhỏ và độ chính xác cao.

5.2. Độ bền của khuôn

Kết cấu hợp lý giúp phân bổ lực đều, tránh tập trung ứng suất tại các điểm yếu, từ đó tăng tuổi thọ của chày, cối và toàn bộ khuôn.

5.3. Khả năng thay thế, bảo trì và sửa chữa

Một kết cấu thông minh (ví dụ kết cấu module) sẽ giúp việc tháo lắp, thay thế các chi tiết hao mòn (như chày, cối) trở nên nhanh chóng, giảm thời gian dừng máy.

6. Một số lỗi thường gặp trong thiết kế cấu tạo khuôn đột dập

Thiết kế sai lầm trong cấu tạo khuôn đột dập sẽ dẫn đến hậu quả nghiêm trọng.

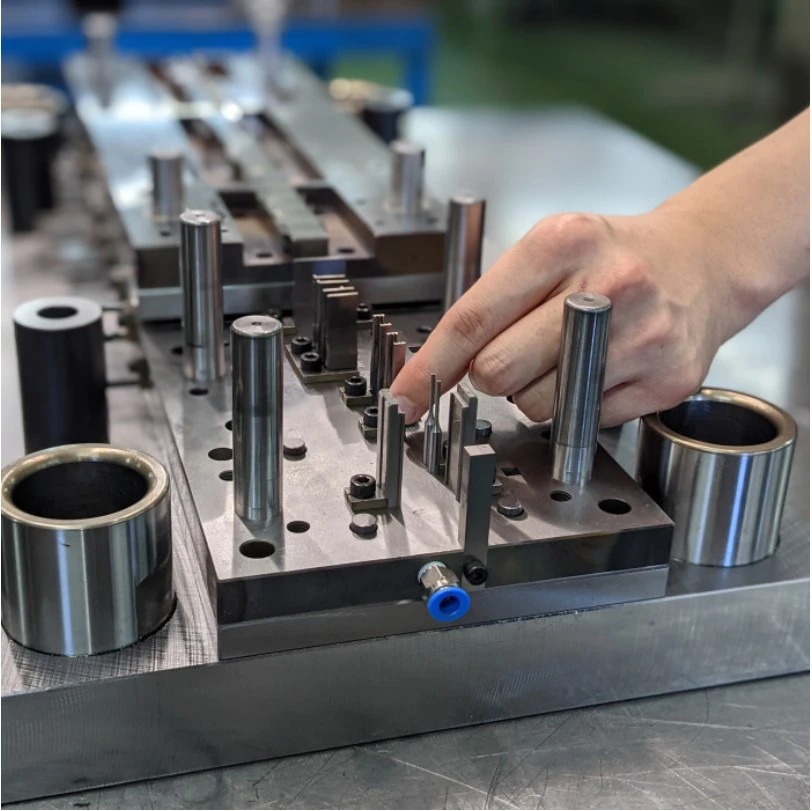

Hậu quả của việc thiết kế sai cấu tạo khuôn đột dập có thể làm hỏng chày và cối

6.1. Lỗi lắp sai hướng chày – cối

Lỗi cơ bản nhưng nguy hiểm nhất, có thể gây gãy, mẻ chày cối ngay trong lần dập đầu tiên.

6.2. Lỗi về khe hở giữa punch – die

Khe hở quá lớn gây bavia (ba vớ) cho sản phẩm. Khe hở quá nhỏ gây mài mòn khuôn nhanh và tốn nhiều lực dập hơn.

6.3. Lỗi kết cấu khiến sản phẩm không đạt yêu cầu

Kết cấu không đủ cứng vững làm khuôn bị biến dạng khi chịu lực, dẫn đến sản phẩm bị cong vênh, sai kích thước.

7. Ứng dụng thực tế và tư vấn thiết kế khuôn đột dập

7.1. Kết cấu khuôn dập trong sản xuất hàng loạt

Trong sản xuất hàng loạt (ô tô, xe máy, đồ gia dụng), khuôn liên hoàn với kết cấu phức tạp được ưu tiên để tối đa hóa năng suất và tự động hóa.

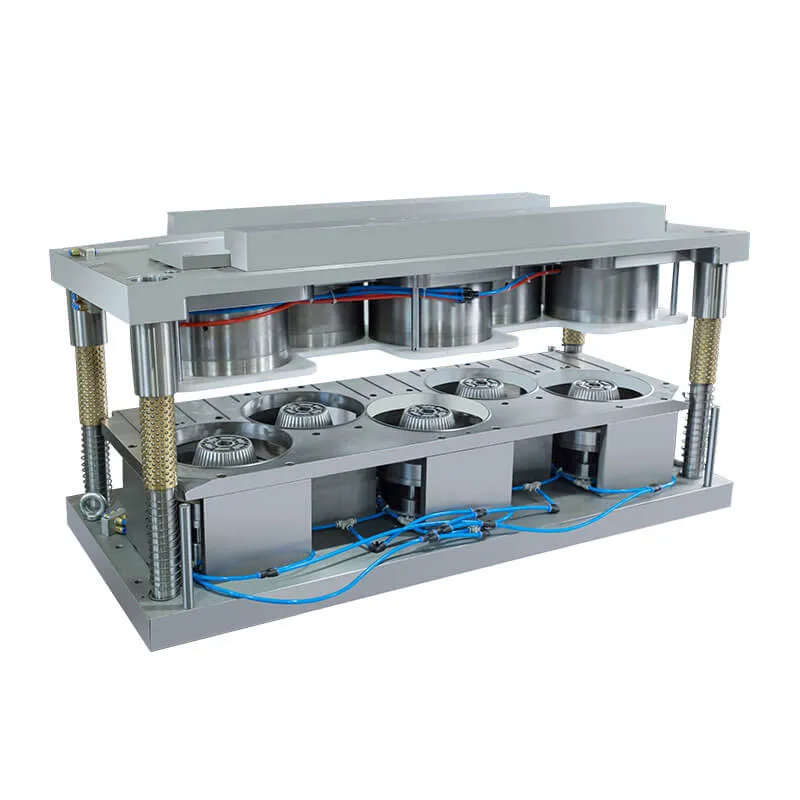

Ứng dụng kết cấu khuôn dập phức tạp trong ngành công nghiệp ô tô

7.2. Gợi ý phần mềm thiết kế khuôn hiệu quả

Các kỹ sư thường sử dụng các phần mềm CAD/CAM mạnh mẽ như Siemens NX, CATIA, SolidWorks, Pro/ENGINEER… để thiết kế, mô phỏng và phân tích cấu tạo và kết cấu khuôn dập trước khi chế tạo

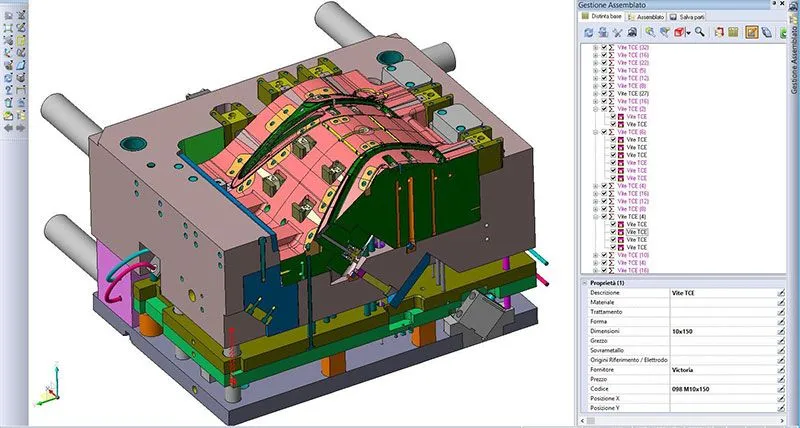

Thiết kế cấu tạo khuôn dập 3D trên phần mềm chuyên dụng

7.3. Đơn vị gia công – thiết kế khuôn dập uy tín tại Việt Nam

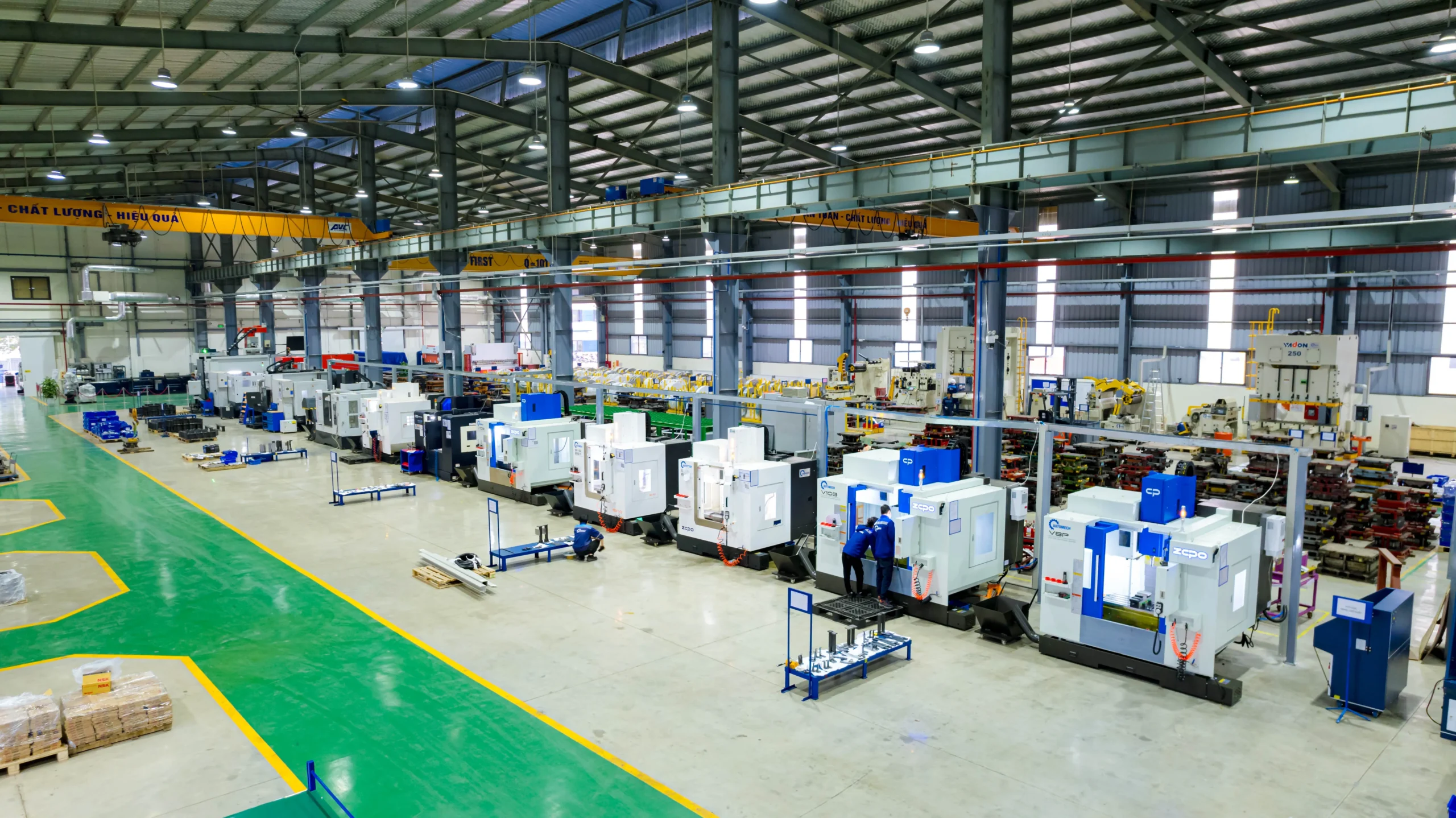

Dây chuyền máy móc CNC hiện đại tại nhà máy thiết kế khuôn dập Automech

Khi tìm kiếm một đối tác tin cậy, Nhà máy Automech là một trong những lựa chọn hàng đầu tại Việt Nam, chuyên sâu về thiết kế và chế tạo khuôn dập. Những lợi thế cạnh tranh của Automech bao gồm:

Hệ thống máy móc hiện đại: Đầu tư mạnh vào các dòng máy CNC phay, tiện, cắt dây EDM, và máy đo tọa độ (CMM) từ Nhật Bản, Đức, đảm bảo độ chính xác gia công ở mức micron.
Đội ngũ kỹ sư giàu kinh nghiệm: Quy tụ các chuyên gia am hiểu sâu về vật liệu, kết cấu khuôn và công nghệ dập, có khả năng tư vấn và tối ưu hóa thiết kế cho khách hàng.
Quy trình kiểm soát chất lượng nghiêm ngặt: Áp dụng tiêu chuẩn ISO trong toàn bộ quá trình từ thiết kế, lựa chọn vật liệu, gia công đến lắp ráp và chạy thử, cam kết mang lại sản phẩm khuôn bền bỉ và ổn định.

Kết luận

Hiểu rõ sự khác biệt và mối quan hệ giữa cấu tạo khuôn dập và kết cấu khuôn dập là chìa khóa để thiết kế, chế tạo và vận hành khuôn một cách hiệu quả. Một cấu tạo đầy đủ kết hợp với một kết cấu thông minh sẽ tạo ra những bộ khuôn bền bỉ, chính xác, góp phần nâng cao năng lực cạnh tranh cho doanh nghiệp trong ngành sản xuất hiện đại.
