Thiết kế khuôn dập – Bí quyết nâng cao chất lượng sản xuất

Tran Cong Tan 4:00 - 09/09/2025

Trong nền công nghiệp sản xuất hiện đại, khuôn dập đóng vai trò là “trái tim” của quá trình tạo hình kim loại tấm, quyết định trực tiếp đến chất lượng, năng suất và giá thành sản phẩm. Một bộ khuôn tốt bắt nguồn từ một bản thiết kế xuất sắc. Bài viết này sẽ là cẩm nang toàn diện từ A-Z, phân tích quy trình,, nguyên tắc và những kinh nghiệm cốt lõi trong lĩnh vực thiết kế khuôn dập, giúp doanh nghiệp tối ưu hóa sản xuất và nâng cao năng lực cạnh tranh.

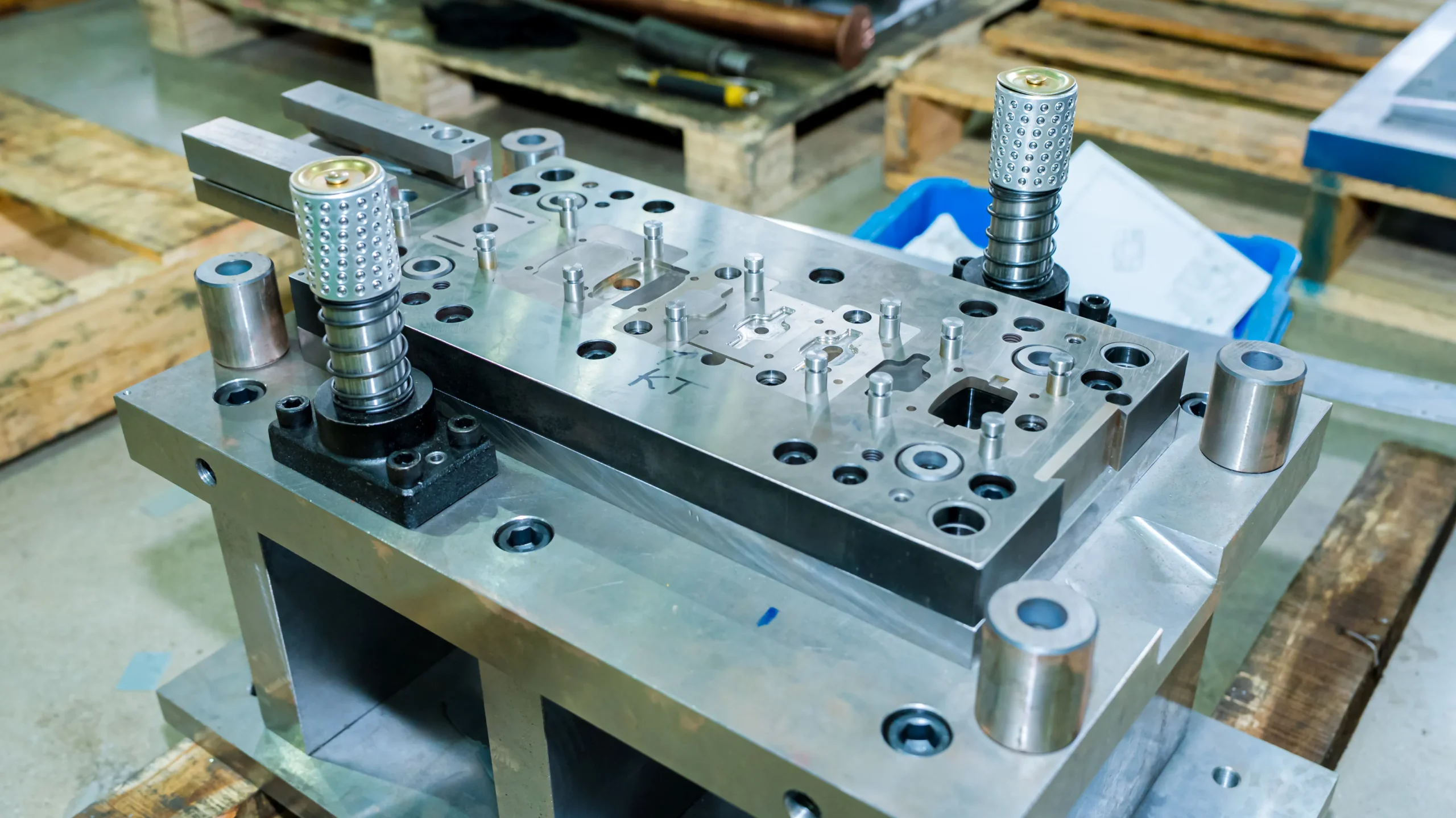

Thiết kế khuôn dập chuyên nghiệp

1. Tổng quan về thiết kế khuôn dập

1.1. Thiết kế khuôn dập là gì?

Thiết kế khuôn dập là quá trình ứng dụng các nguyên lý kỹ thuật, tính toán và kinh nghiệm thực tiễn để tạo ra một bộ bản vẽ kỹ thuật hoàn chỉnh cho khuôn dập. Bản thiết kế này mô tả chi tiết kết cấu, kích thước, vật liệu và nguyên lý hoạt động của từng bộ phận trong khuôn, nhằm mục đích biến một phôi kim loại phẳng thành sản phẩm có hình dạng mong muốn thông qua gia công áp lực (dập).

1.2. Mục tiêu của quá trình thiết kế khuôn

Quá trình thiết kế không chỉ đơn thuần là vẽ, mà nhằm đạt được ba mục tiêu cốt lõi:

Độ chính xác: Đảm bảo sản phẩm sau khi dập có hình dạng, kích thước và dung sai đúng theo yêu cầu của bản vẽ chi tiết.
Hiệu suất: Tối ưu hóa tốc độ dập, giảm thiểu phế liệu, đảm bảo chu kỳ sản xuất nhanh và ổn định.
Độ bền: Thiết kế kết cấu khuôn vững chắc, lựa chọn vật liệu phù hợp để khuôn có tuổi thọ cao, chịu được va đập liên tục và giảm chi phí bảo trì.

1.3. Các loại khuôn dập cần thiết kế phổ biến hiện nay

Khuôn đơn (Simple Die): Là loại khuôn chỉ thực hiện một nguyên công duy nhất trong một lần dập (ví dụ: chỉ đột lỗ hoặc chỉ cắt). Thường dùng cho sản xuất số lượng ít, sản phẩm không phức tạp.
Khuôn liên hoàn (Progressive Die): Là một tổ hợp khuôn thực hiện nhiều nguyên công khác nhau một cách liên tiếp trên cùng một dải phôi. Phôi được đẩy tự động qua từng trạm, và sản phẩm hoàn thiện sẽ ra ở trạm cuối cùng. Loại khuôn này có năng suất cực cao, phù hợp cho sản xuất hàng loạt lớn.

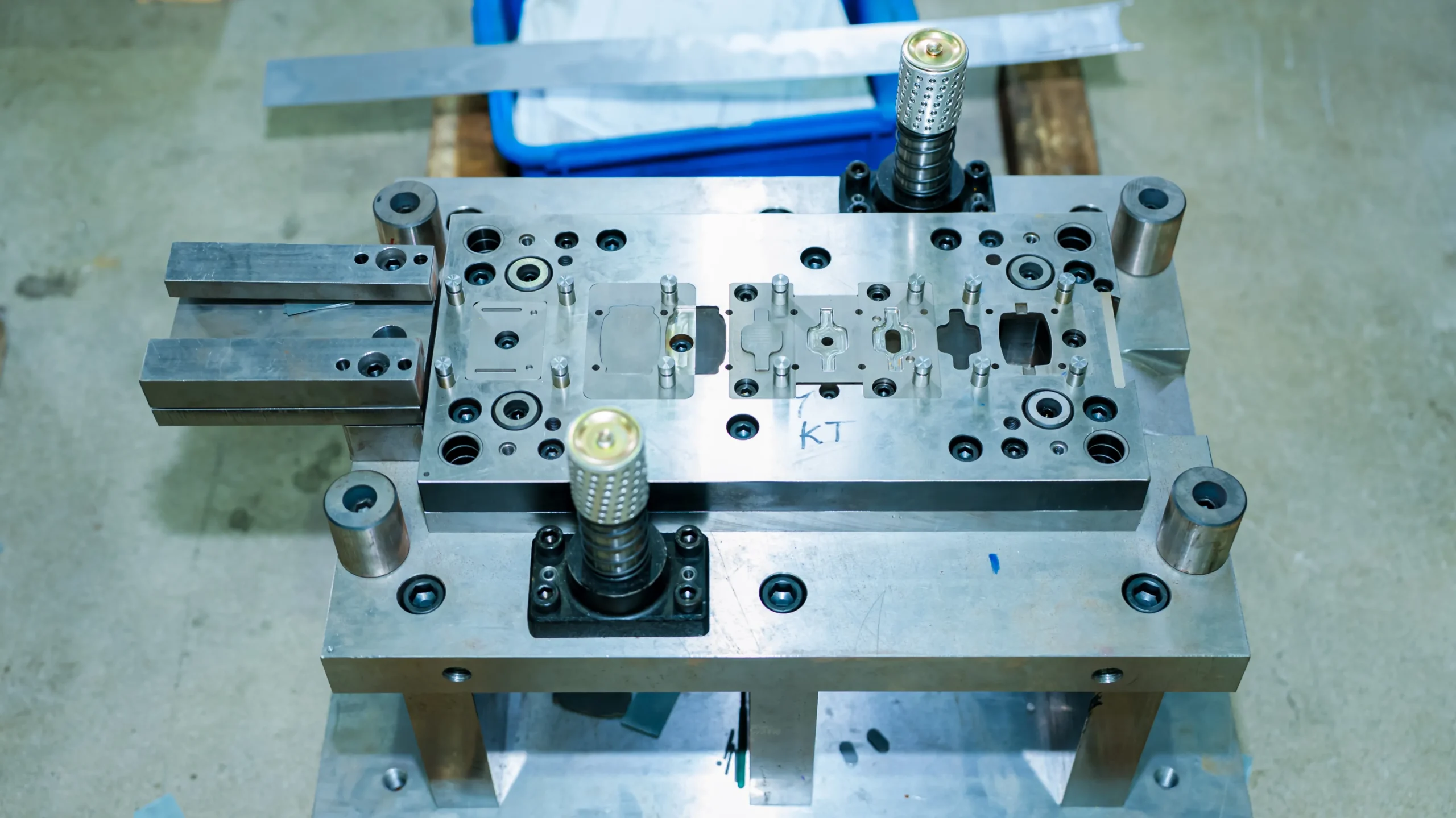

Hình ảnh thực tế một bộ khuôn liên hoàn

Khuôn tổ hợp (Compound Die): Là loại khuôn có thể thực hiện nhiều nguyên công (thường là cắt và tạo hình) tại cùng một trạm và trong cùng một hành trình dập. Khuôn tổ hợp cho độ chính xác vị trí tương quan giữa các phần tử rất cao.

2. Nguyên tắc thiết kế khuôn đột dập

Để tạo ra một bản thiết kế tối ưu, người kỹ sư cần tuân thủ các nguyên tắc cơ bản sau:

2.1. Phân tích chi tiết sản phẩm: hình dạng, kích thước, vật liệu

Đây là nền tảng của toàn bộ quá trình thiết kế. Cần phân tích kỹ bản vẽ sản phẩm để hiểu rõ:

Hình dạng, kích thước, dung sai: Các yêu cầu kỹ thuật nào là quan trọng nhất?
Vật liệu sản phẩm: Loại vật liệu gì (thép, inox, nhôm, đồng…), độ dày bao nhiêu? Tính chất cơ học của vật liệu sẽ ảnh hưởng trực tiếp đến lực dập và kết cấu khuôn.

2.2. Chọn loại khuôn phù hợp với yêu cầu sản xuất

Dựa trên phân tích sản phẩm và yêu cầu về sản lượng, kỹ sư sẽ quyết định chọn loại khuôn nào là tối ưu nhất về chi phí và hiệu suất (khuôn đơn, khuôn liên hoàn, hay khuôn tổ hợp).

2.3. Xác định quy trình công nghệ dập

Đối với các sản phẩm phức tạp, cần phải chia nhỏ thành các bước (nguyên công) hợp lý. Ví dụ: Đột lỗ trước, uốn sau, hay cắt hình trước, vuốt sau? Việc sắp xếp thứ tự các nguyên công một cách logic sẽ quyết định kết cấu của khuôn liên hoàn.

2.4. Tính toán khe hở giữa chày và cối

Sơ đồ minh họa khe hở tiêu chuẩn giữa chày và cối trong thiết kế khuôn dập cắt

Khe hở giữa chày (punch) và cối (die) là yếu tố sống còn, ảnh hưởng trực tiếp đến chất lượng vết cắt, độ bavia, lực dập và tuổi thọ của khuôn. Khe hở này phụ thuộc vào loại vật liệu và độ dày của phôi. Một khe hở quá lớn sẽ gây ra vết cắt bị xé, bavia nhiều. Một khe hở quá nhỏ sẽ làm tăng lực dập và gây mòn nhanh chày cối.

2.5. Lập bản vẽ chi tiết khuôn

Sau khi hoàn tất các bước tính toán, kỹ sư sẽ tiến hành dựng mô hình 3D và xuất bản vẽ 2D chi tiết. Một bộ bản vẽ kỹ thuật hoàn chỉnh sẽ bao gồm:

Bản vẽ lắp: Cho thấy vị trí tương quan của tất cả các chi tiết.
Bản vẽ chi tiết: Ghi rõ kích thước, dung sai, vật liệu, yêu cầu nhiệt luyện cho từng chi tiết.
Bảng kê vật tư (BOM): Liệt kê toàn bộ các chi tiết cần mua hoặc gia công.

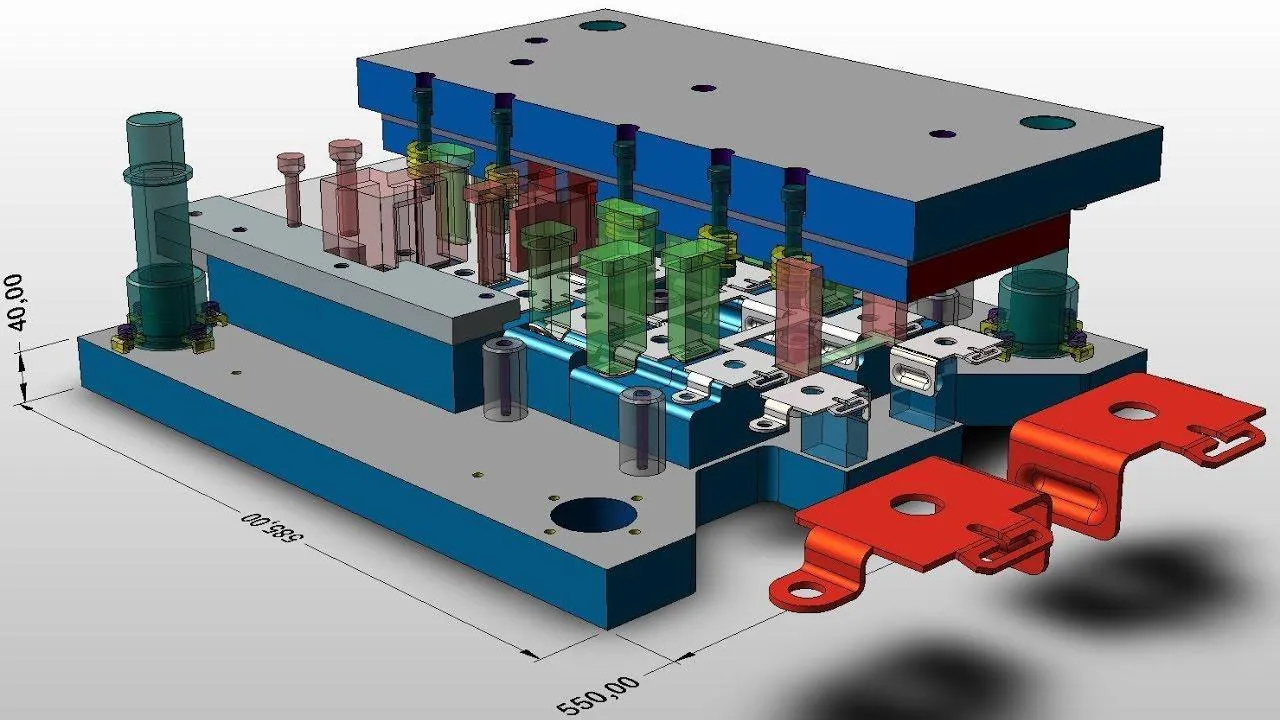

Mô hình 3D chi tiết của một bộ khuôn đột dập được thiết kế trên phần mềm CAD

3. Các bước thiết kế và chế tạo khuôn dập

Đây là quy trình tổng thể từ ý tưởng đến khi khuôn đi vào sản xuất hàng loạt.

3.1. Thu thập thông tin và yêu cầu kỹ thuật: Làm việc với khách hàng để nhận bản vẽ sản phẩm, yêu cầu về sản lượng, loại máy dập sẽ sử dụng.
3.2. Thiết kế bản vẽ 2D/3D khuôn: Kỹ sư thiết kế thực hiện các công việc đã nêu ở Mục 2.
3.3. Phân tích mô phỏng lực dập và biến dạng vật liệu (nếu cần): Với các sản phẩm phức tạp (đặc biệt là dập vuốt sâu), việc sử dụng phần mềm mô phỏng (FEA) giúp dự đoán các lỗi có thể xảy ra như nhăn, rách vật liệu, từ đó tối ưu hóa thiết kế trước khi chế tạo.
3.4. Gia công các chi tiết khuôn bằng CNC: Bản vẽ được chuyển xuống xưởng để gia công chính xác các chi tiết như chày, cối, tấm khuôn… trên các máy phay, tiện, cắt dây, mài CNC.

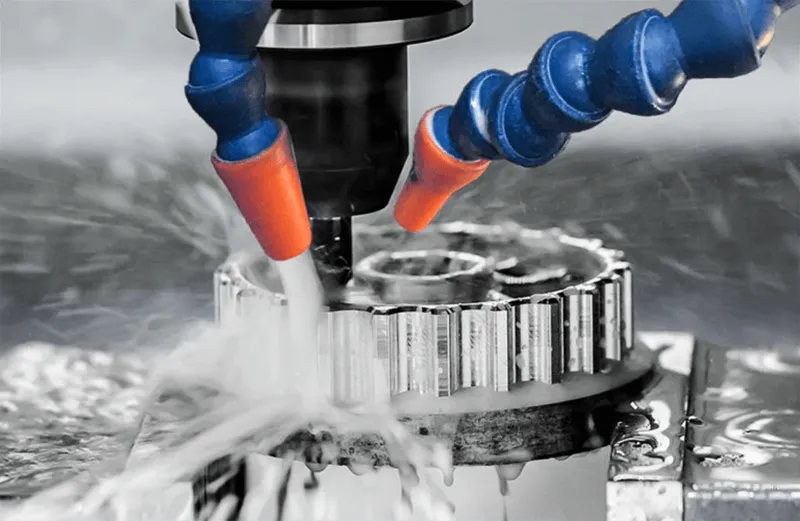

Máy phay CNC đang gia công chính xác một tấm khuôn từ bản vẽ thiết kế khuôn dập

3.5. Lắp ráp – kiểm tra – chạy thử: Các chi tiết sau khi gia công và nhiệt luyện sẽ được lắp ráp thành một bộ khuôn hoàn chỉnh. Khuôn được lắp lên máy dập để chạy thử và tạo ra các sản phẩm mẫu đầu tiên.
3.6. Hiệu chỉnh – nghiệm thu khuôn: Đo kiểm sản phẩm mẫu, so sánh với bản vẽ. Nếu có sai lệch, tiến hành hiệu chỉnh khuôn (mài, sửa…). Quá trình này lặp lại cho đến khi sản phẩm đạt yêu cầu, sau đó tiến hành nghiệm thu và bàn giao khuôn.

4. Một số phần mềm thiết kế khuôn dập phổ biến

4.1. AutoCAD: Mạnh về thiết kế 2D, thường được dùng để tạo các bản vẽ chi tiết, mặt cắt.
4.2. SolidWorks: Rất phổ biến cho thiết kế 3D, giao diện thân thiện, có các module hỗ trợ thiết kế khuôn.
4.3. Siemens NX: Một phần mềm CAD/CAM/CAE cao cấp và toàn diện, cực kỳ mạnh mẽ trong lĩnh vực thiết kế khuôn phức tạp, đặc biệt là khuôn liên hoàn.
4.4. Creo Parametric (trước là Pro/E): Cũng là một phần mềm mạnh mẽ với khả năng thiết kế tham số và các module chuyên dụng cho khuôn mẫu.
4.5. Phần mềm mô phỏng quá trình dập: DEFORM, PAM-STAMP, Dynaform… là các công cụ chuyên dụng để mô phỏng, phân tích biến dạng vật liệu, giúp phát hiện lỗi và tối ưu hóa thiết kế.

Các phần mềm phổ biến được sử dụng trong lĩnh vực thiết kế khuôn dập hiện nay

5. Lưu ý khi thiết kế khuôn đột dập

5.1. Tối ưu hóa kết cấu khuôn để tăng tuổi thọ: Đảm bảo các tấm khuôn đủ dày, có gân tăng cứng nếu cần, hệ thống dẫn hướng (chốt, bạc) phải chính xác và bền bỉ.
5.2. Giảm hao mòn chày – cối: Lựa chọn vật liệu làm chày cối phù hợp, nhiệt luyện đạt độ cứng yêu cầu và thiết kế khe hở chính xác.
5.3. Thiết kế để dễ bảo trì, thay thế: Bố trí các chi tiết một cách hợp lý để có thể dễ dàng tháo lắp, thay thế các bộ phận hay mòn (như chày, cối, lò xo) mà không cần phải rã cả bộ khuôn.
5.4. Đảm bảo sản phẩm sau dập đạt độ chính xác cao: Điều này đòi hỏi sự chính xác trong toàn bộ quá trình, từ tính toán, thiết kế đến gia công và lắp ráp.

6. Vai trò của thiết kế chuẩn hóa trong khuôn dập

6.1. Tại sao nên chuẩn hóa kích thước và chi tiết?

Chuẩn hóa là việc sử dụng các chi tiết có kích thước và thông số kỹ thuật theo một tiêu chuẩn chung (ví dụ MISUMI, FUTABA…). Việc này mang lại lợi ích to lớn:

Giảm thời gian thiết kế và chế tạo: Kỹ sư không cần phải thiết kế lại những chi tiết đã có sẵn.
Giảm chi phí: Mua chi tiết tiêu chuẩn thường rẻ hơn tự gia công.
Dễ dàng thay thế, sửa chữa: Có thể dễ dàng tìm mua và thay thế khi chi tiết hỏng.

6.2. Các bộ phận có thể chuẩn hóa

Hầu hết các bộ phận trong khuôn đều có thể chuẩn hóa, trừ các chi tiết tạo hình trực tiếp sản phẩm (lòng khuôn, lõi…). Các chi tiết tiêu chuẩn phổ biến bao gồm: đế khuôn, vít, lò xo, chốt dẫn hướng, bạc dẫn hướng, chốt định vị, trụ đỡ…

Hình ảnh các chi tiết tiêu chuẩn như lò xo, chốt dẫn hướng, bạc được dùng trong thiết kế khuôn dập

6.3. Ảnh hưởng đến chi phí và thời gian chế tạo

Việc áp dụng triệt để các chi tiết tiêu chuẩn có thể giảm 30-40% thời gian và 20-30% chi phí chế tạo một bộ khuôn so với việc gia công toàn bộ.

7. Ứng dụng của thiết kế khuôn dập trong thực tế sản xuất

Khuôn dập có mặt trong hầu hết các ngành công nghiệp:

7.1. Gia công linh kiện ô tô, xe máy: Khung sườn, vỏ xe, các loại pát, bản lề…
7.2. Thiết bị gia dụng: Vỏ máy giặt, tủ lạnh, nồi cơm điện, dao, thìa, dĩa…
7.3. Vỏ điện tử – điện lạnh: Vỏ case máy tính, linh kiện điện thoại, vỏ cục nóng điều hòa…
7.4. Kết cấu thép mỏng: Thanh xà gồ, ke, pát liên kết trong xây dựng.

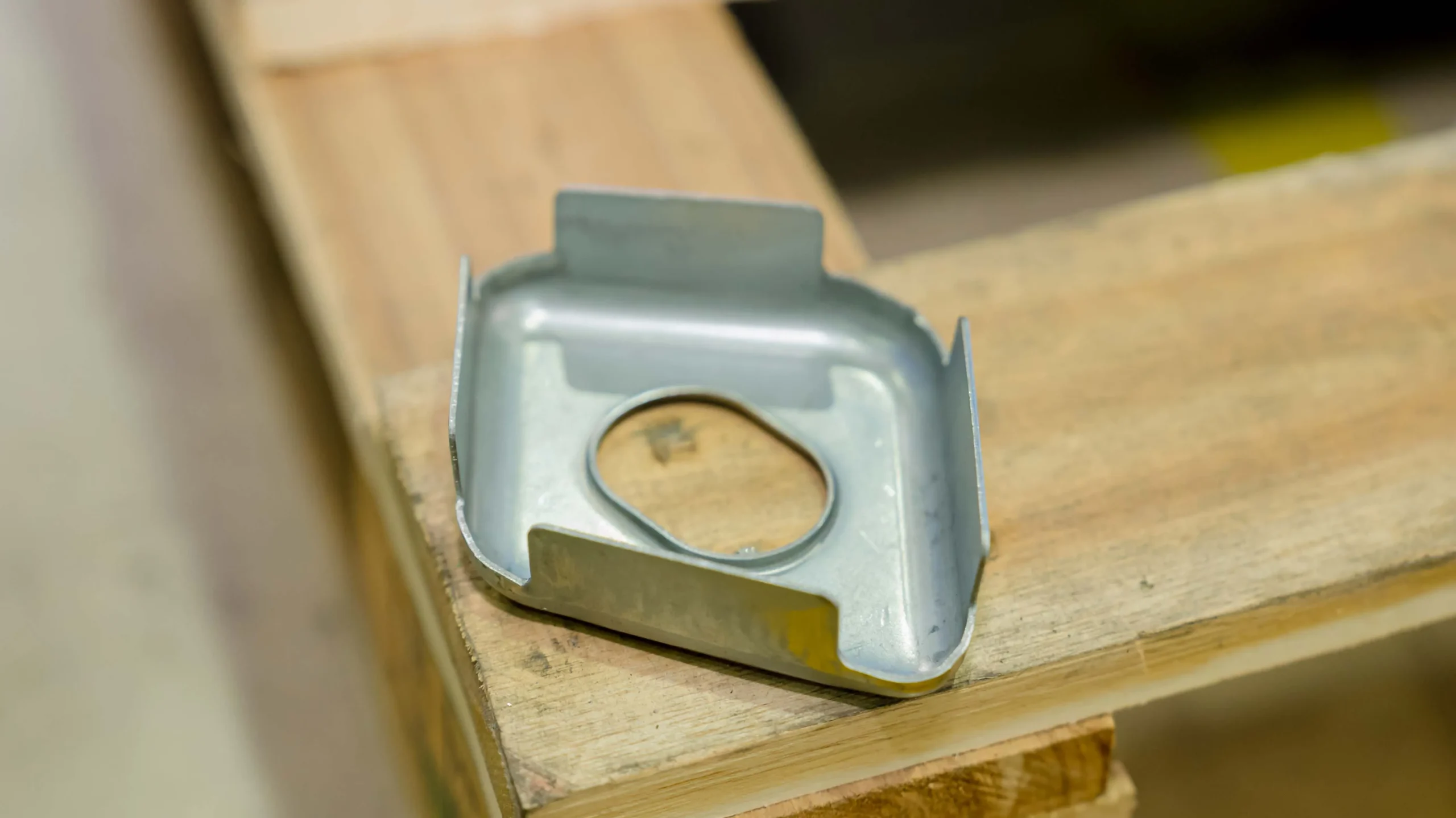

Các sản phẩm kim loại tấm đa dạng được tạo ra từ công nghệ khuôn dập ứng dụng trong ngành ô tô

8. Một số lỗi thường gặp khi thiết kế khuôn dập

8.1. Thiết kế thiếu khe hở hoặc sai kích thước: Lỗi kinh điển gây mòn khuôn, chất lượng sản phẩm kém.
8.2. Thiếu phần đẩy phôi/sản phẩm dẫn đến kẹt: Không thiết kế cơ cấu đẩy, kênh thoát phù hợp làm sản phẩm hoặc phế liệu bị kẹt lại trong khuôn, gây dừng máy và hỏng khuôn.
8.3. Thiết kế không tính toán đủ lực dập: Dẫn đến việc lựa chọn máy dập không phù hợp, có thể gây quá tải và hỏng máy.

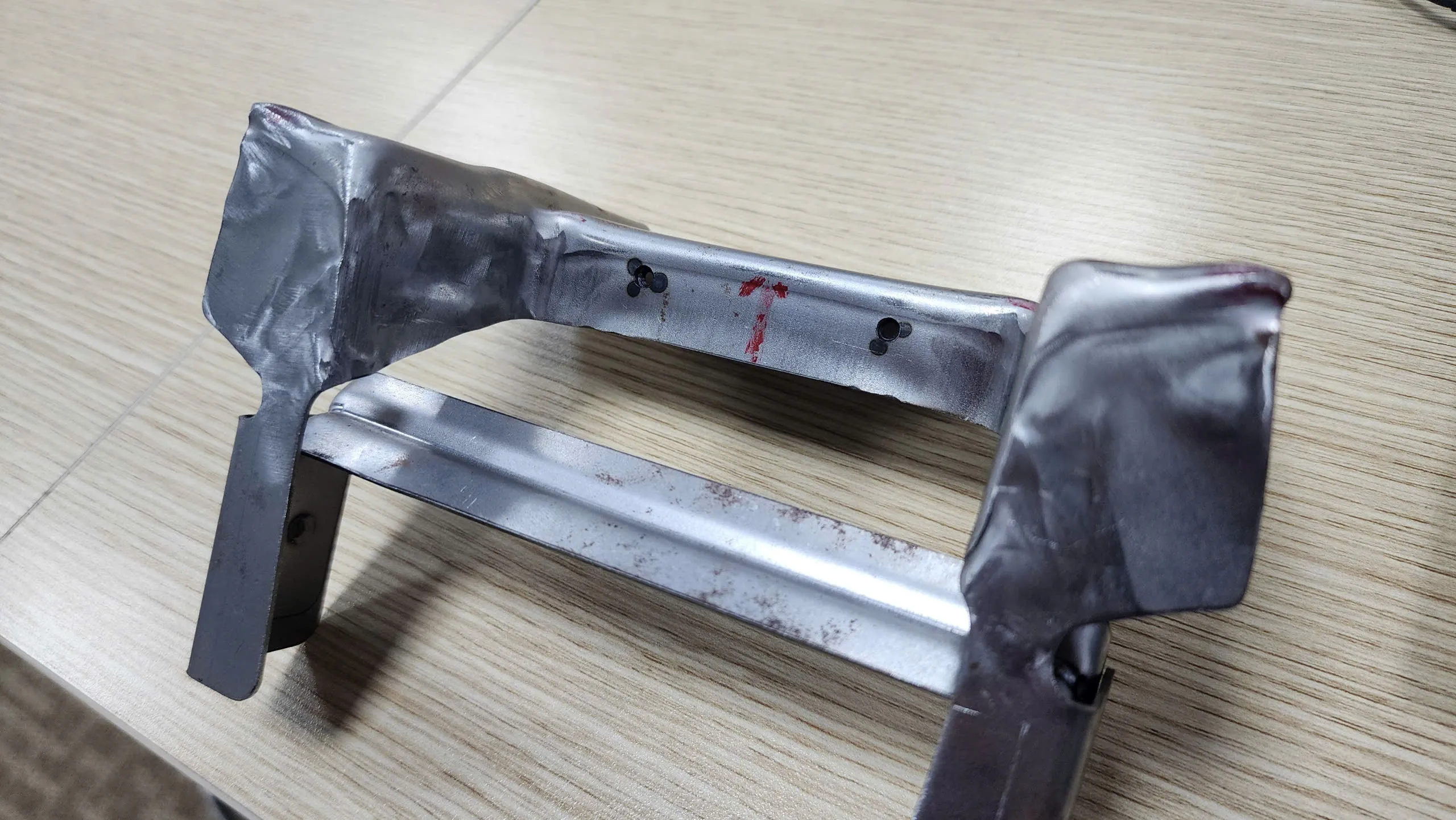

Một sản phẩm dập bị lỗi nhăn do thiết kế khuôn dập chưa được tối ưu hóa

9. Tư vấn lựa chọn đơn vị thiết kế và chế tạo khuôn uy tín

9.1. Tiêu chí lựa chọn đơn vị gia công khuôn

Kinh nghiệm và năng lực kỹ thuật: Đội ngũ kỹ sư có chuyên môn cao, đã thực hiện nhiều dự án tương tự.
Trang thiết bị, máy móc: Sở hữu hệ thống máy CNC hiện đại, có độ chính xác cao.
Quy trình làm việc chuyên nghiệp: Có quy trình kiểm soát chất lượng (QC) rõ ràng ở từng công đoạn.
Cam kết về tiến độ và bảo hành: Có hợp đồng rõ ràng về thời gian giao hàng và chính sách bảo hành, sửa chữa khuôn.

9.2. Gợi ý một số đơn vị thiết kế khuôn đột dập chất lượng

Để tìm kiếm, bạn có thể tham khảo từ các hiệp hội ngành nghề (VAMI), các triển lãm về cơ khí chế tạo, hoặc tìm kiếm trên các nền tảng B2B, Google với các từ khóa như “công ty chế tạo khuôn dập”, “gia công khuôn dập chính xác”…và đối chiếu với các tiêu chí đã nêu.

Một máy dập công nghiệp công suất lớn đang hoạt động với bộ khuôn được thiết kế chuyên nghiệp

9.3. Kinh nghiệm đặt thiết kế khuôn lần đầu cho doanh nghiệp nhỏ

Chuẩn bị bản vẽ sản phẩm thật chi tiết: Cung cấp đầy đủ thông tin nhất có thể cho đơn vị làm khuôn.
Trao đổi kỹ về yêu cầu sản lượng: Điều này giúp họ tư vấn loại khuôn phù hợp nhất với ngân sách của bạn.
Yêu cầu xem các sản phẩm, dự án tương tự họ đã làm.
Đừng chỉ chọn nơi báo giá rẻ nhất: Hãy cân nhắc giữa giá cả và các yếu tố về chất lượng, kinh nghiệm và sự chuyên nghiệp. Một bộ khuôn rẻ tiền nhưng hay hỏng hóc sẽ gây thiệt hại lớn hơn nhiều.

Kết luận

Thiết kế khuôn dập là một lĩnh vực kỹ thuật đòi hỏi sự kết hợp nhuần nhuyễn giữa kiến thức lý thuyết, kỹ năng phần mềm và kinh nghiệm thực tiễn. Một bản thiết kế được đầu tư bài bản chính là nền tảng vững chắc cho sản xuất hiệu quả, chất lượng và tiết kiệm. Hy vọng bài viết đã cung cấp những thông tin hữu ích, giúp bạn có cái nhìn sâu sắc hơn về công việc quan trọng này.
