Tran Cong TanTừ vỏ chiếc điện thoại bạn đang cầm, khung sườn chiếc xe máy bạn đi hàng ngày, đến chiếc xoong, cái chảo trong nhà bếp – tất cả đều có thể được tạo ra từ một công nghệ cốt lõi: chế tạo khuôn dập. Đây là công nghệ định hình kim loại tấm, được xem là “trái tim” của ngành sản xuất công nghiệp hiện đại, quyết định đến độ chính xác, năng suất và giá thành của hàng triệu sản phẩm.

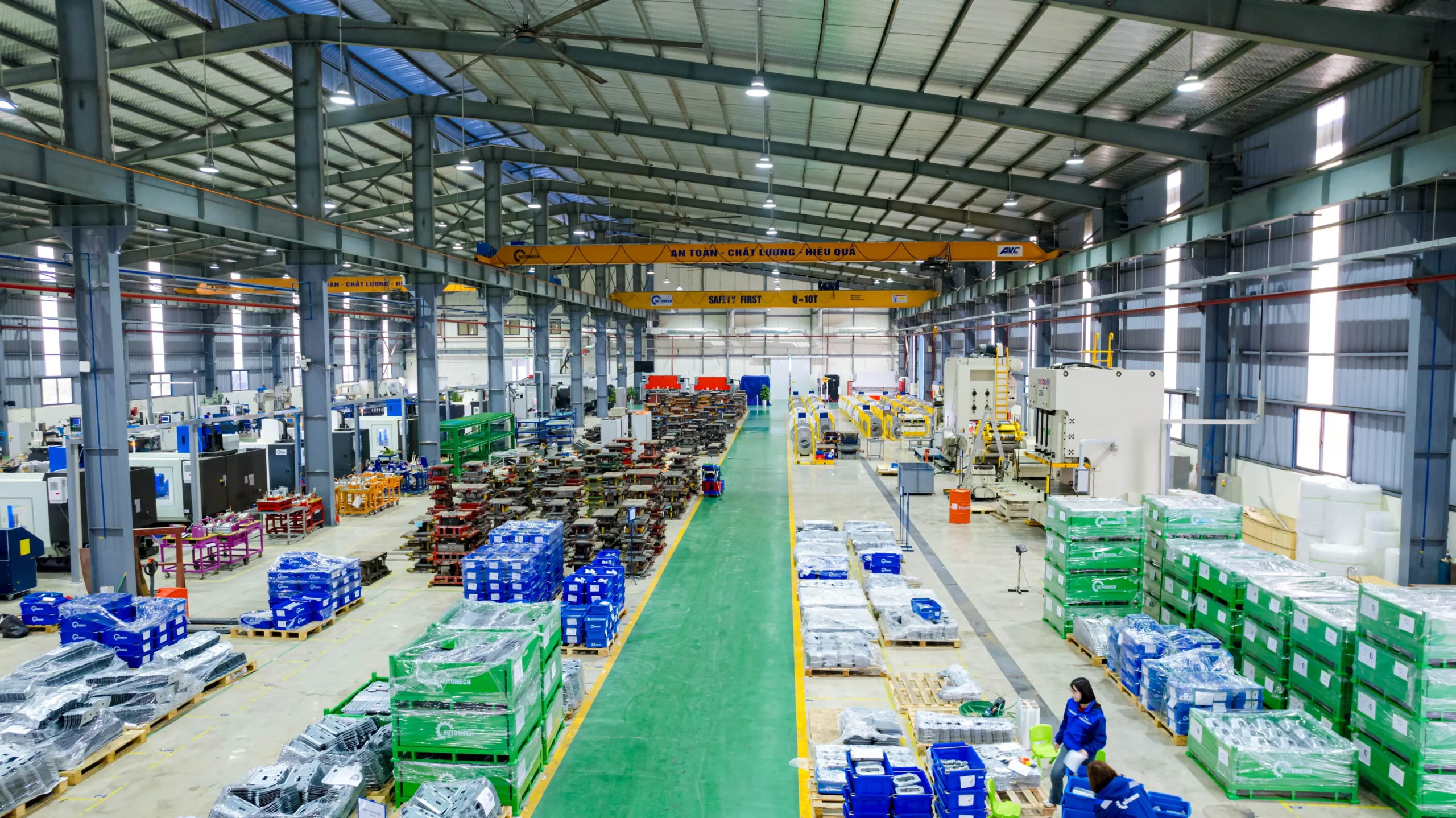

Toàn cảnh một bộ khuôn dập kim loại phức tạp đang được gia công chính xác bằng công nghệ cao
Vậy khuôn dập là gì? Quy trình chế tạo ra một bộ khuôn dập chuẩn quốc tế gồm những bước nào? Làm sao để lựa chọn được vật liệu tốt nhất và đơn vị gia công uy tín? Bài viết này sẽ giải đáp tất cả những thắc mắc đó một cách chi tiết từ A-Z.
1. Khuôn dập là gì? “Trái tim” của ngành sản xuất công nghiệp
Để hiểu về chế tạo khuôn dập, trước tiên chúng ta cần nắm rõ khái niệm cơ bản nhất.
1.1. Định nghĩa chính xác về khuôn dập
Khuôn dập là một dụng cụ cơ khí chính xác, được sử dụng trong máy ép (máy dập) để tạo hình các sản phẩm từ vật liệu dạng tấm, phổ biến nhất là kim loại (thép, inox, nhôm, đồng,…). Bằng cách sử dụng lực ép cực lớn, khuôn sẽ cắt, uốn, đột hoặc kéo dãn tấm phôi kim loại thành hình dạng mong muốn với độ chính xác và tính đồng nhất rất cao.
1.2. Cấu tạo cơ bản của một bộ khuôn dập (Chày và Cối)
Một bộ khuôn dập cơ bản luôn bao gồm hai thành phần chính:
- Chày (Punch): Thường là phần trên, được gắn vào phần chuyển động của máy dập. Chày có hình dạng dương bản của sản phẩm, trực tiếp tác động lực lên tấm phôi.
- Cối (Die): Thường là phần dưới, được giữ cố định trên bàn máy. Cối có hình dạng âm bản, đóng vai trò như một chiếc “khuôn” để vật liệu biến dạng theo.

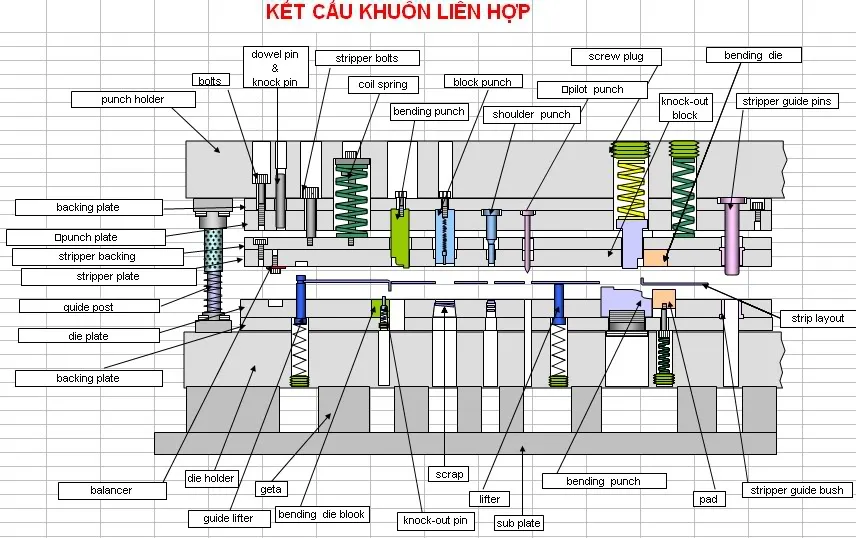

Sơ đồ cấu tạo cơ bản của một bộ khuôn dập với hai thành phần chính là chày và cối
Ngoài ra, một bộ khuôn phức tạp còn có nhiều bộ phận khác như áo khuôn, tấm giữ, chốt dẫn hướng, lò xo,… để đảm bảo độ chính xác và hoạt động ổn định.
1.3. Nguyên lý hoạt động: Kim loại được tạo hình như thế nào?
Nguyên lý hoạt động của khuôn dập khá đơn giản: Tấm phôi kim loại được đặt giữa Chày và Cối. Khi máy dập hoạt động, Chày sẽ di chuyển xuống với một lực ép cực lớn, ép tấm phôi vào lòng Cối, khiến kim loại biến dạng và lấy hình dạng của khuôn. Toàn bộ quá trình diễn ra nhanh chóng, cho phép sản xuất hàng loạt sản phẩm giống hệt nhau.
2. Phân loại các loại khuôn dập phổ biến nhất hiện nay
Khuôn dập được phân loại dựa trên nhiều tiêu chí khác nhau để phù hợp với từng yêu cầu sản xuất cụ thể.
2.1. Dựa trên nhiệt độ gia công (Khuôn dập nóng & Khuôn dập nguội)

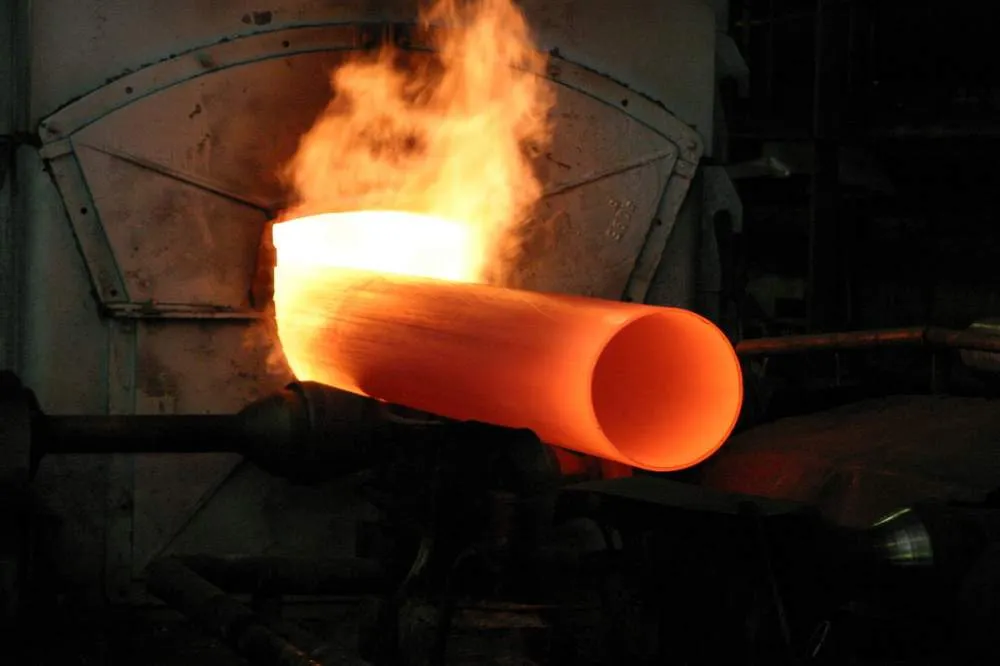

Phôi kim loại được nung đỏ trong quy trình gia công dập nóng
- Khuôn dập nguội: Là loại phổ biến nhất, gia công kim loại ở nhiệt độ phòng. Phương pháp này cho độ chính xác cao, bề mặt sản phẩm đẹp, phù hợp với các tấm kim loại có độ dày không quá lớn.
- Khuôn dập nóng: Dùng để gia công các tấm kim loại dày, cứng. Phôi kim loại sẽ được nung nóng đến nhiệt độ thích hợp để trở nên mềm hơn trước khi đưa vào dập.
2.2. Dựa trên tính năng (Khuôn cắt, đột lỗ, uốn, dập vuốt)
- Khuôn cắt & Đột lỗ: Dùng để cắt rời một phần vật liệu ra khỏi tấm phôi (cắt biên dạng) hoặc tạo ra các lỗ trên sản phẩm.
- Khuôn uốn: Dùng để uốn cong tấm kim loại theo một góc hoặc một đường cong nhất định.
- Khuôn dập vuốt (Drawing Die): Dùng để biến một tấm phôi phẳng thành các chi tiết có dạng hộp, hình trụ rỗng như vỏ lon, xoong, nồi,…
2.3. Dựa trên cấu trúc (Khuôn đơn giản, khuôn liên hoàn – progressive die)

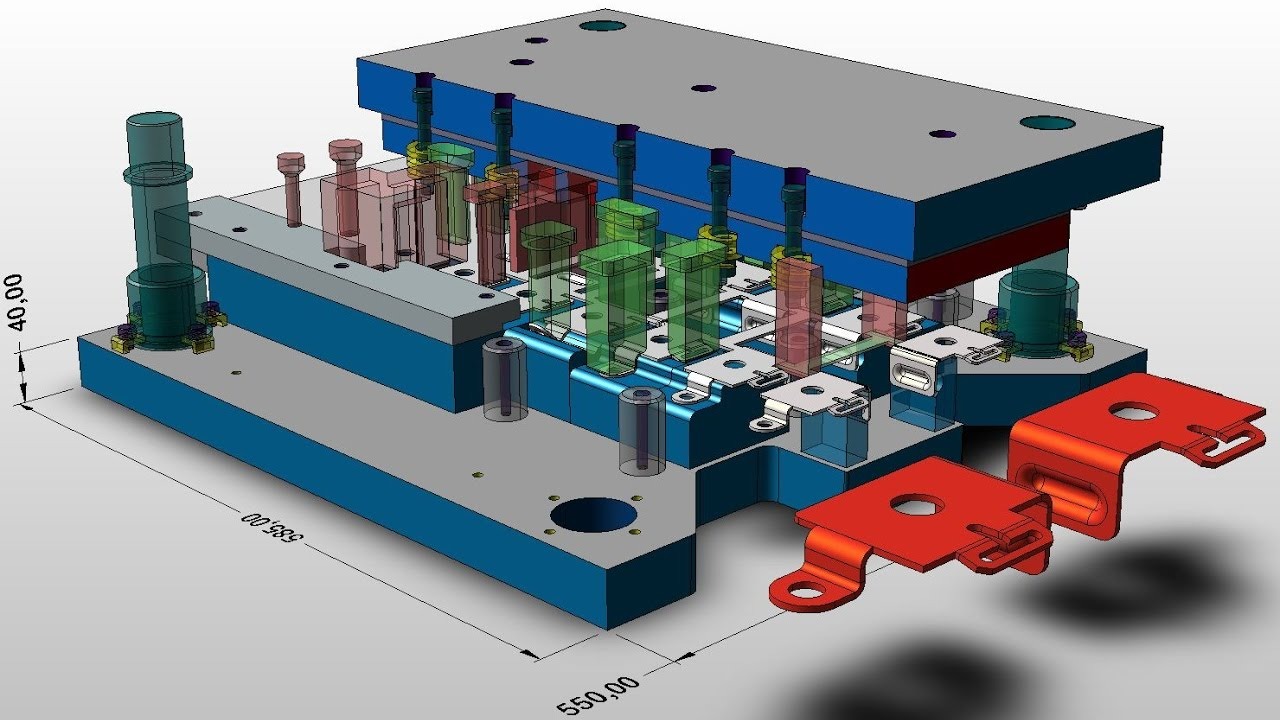

Chế tạo khuôn dập liên hoàn (progressive die) cho năng suất cao
- Khuôn đơn giản (Khuôn đơn): Mỗi lần dập chỉ thực hiện một nguyên công duy nhất (ví dụ chỉ cắt, hoặc chỉ uốn).
- Khuôn liên hoàn (Progressive Die): Là loại khuôn phức tạp, tích hợp nhiều nguyên công trên cùng một bộ khuôn. Dải vật liệu sẽ được đẩy tự động qua các trạm liên tiếp, và ở mỗi trạm, một công đoạn tạo hình sẽ được thực hiện cho đến khi sản phẩm hoàn thiện ở trạm cuối cùng. Khuôn liên hoàn cho năng suất cực cao, phù hợp cho sản xuất hàng loạt số lượng lớn.
3. Quy trình 8 bước chế tạo khuôn dập chuẩn quốc tế
Để tạo ra một bộ khuôn dập chính xác và bền bỉ, cần tuân thủ một quy trình nghiêm ngặt gồm 8 bước sau:

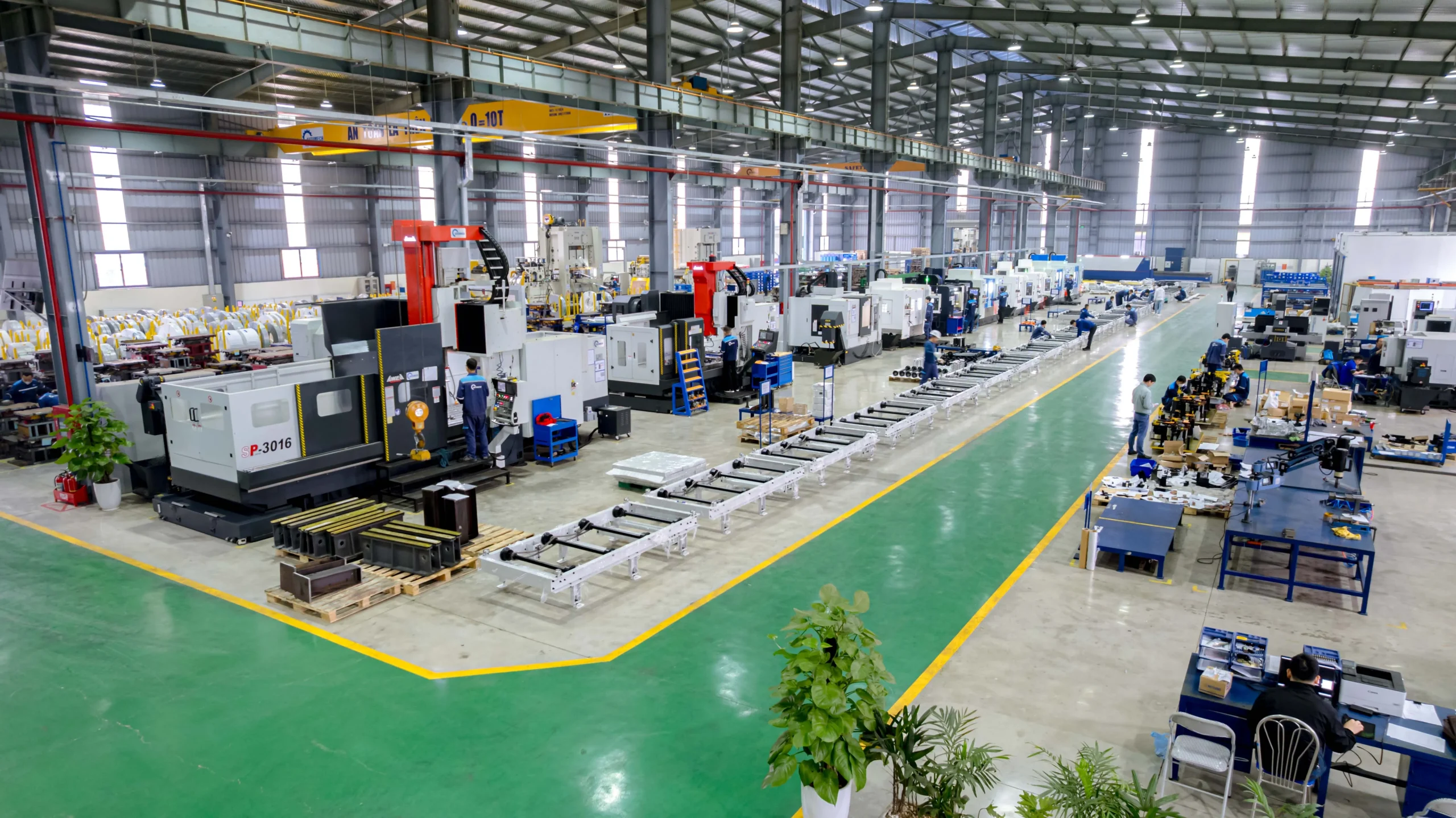

Tổng quan quy trình chế tạo khuôn dập chuyên nghiệp
3.1. Bước 1: Phân tích yêu cầu & bản vẽ sản phẩm
Giai đoạn này đặt nền móng cho toàn bộ quá trình chế tạo.. Kỹ sư sẽ tiếp nhận bản vẽ kỹ thuật hoặc sản phẩm mẫu, phân tích các yêu cầu về vật liệu, độ dày, dung sai, sản lượng dự kiến để định hình phương án chế tạo khuôn tối ưu.
3.2. Bước 2: Thiết kế khuôn dập 3D trên phần mềm (CAD/CAM)
Sử dụng các phần mềm chuyên dụng như AutoCAD, SolidWorks, NX,… kỹ sư sẽ thiết kế mô hình 3D chi tiết cho từng bộ phận của khuôn. Quá trình này cũng bao gồm việc mô phỏng quá trình dập để phát hiện và khắc phục các lỗi tiềm ẩn.

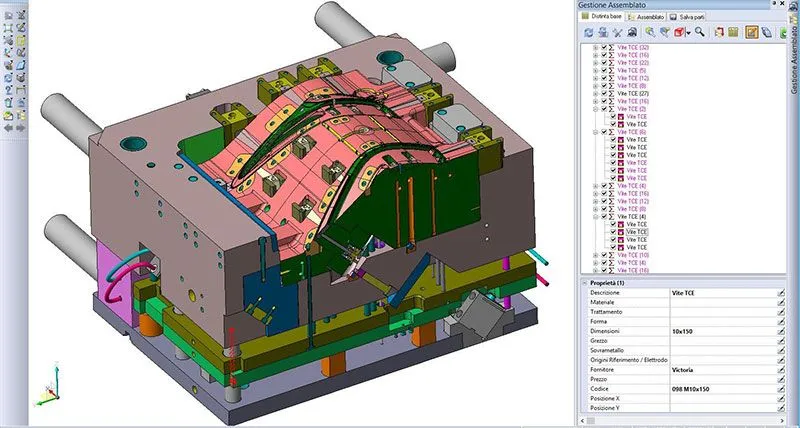

Tổng quan quy trình chế tạo khuôn dập chuyên nghiệp
3.3. Bước 3: Lựa chọn vật liệu làm khuôn phù hợp
Dựa trên yêu cầu của sản phẩm và tuổi thọ khuôn mong muốn, kỹ sư sẽ lựa chọn loại thép phù hợp. Việc chọn đúng vật liệu quyết định trực tiếp đến độ bền và chi phí của khuôn.
3.4. Bước 4: Gia công CNC chính xác các chi tiết khuôn
Gia công CNC trong quá trình chế tạo khuôn dập
Từ bản vẽ 3D, dữ liệu được chuyển sang các máy gia công CNC (Phay CNC, Tiện CNC). Các máy này sẽ tự động cắt gọt các khối thép thành những chi tiết khuôn với độ chính xác cực cao, có thể lên tới 0.005mm.
3.5. Bước 5: Nhiệt luyện để tăng độ cứng và độ bền
Các chi tiết quan trọng của khuôn (chày, cối) sẽ được đưa vào lò nhiệt luyện để tôi, ram,… nhằm đạt được độ cứng cần thiết (thường từ 55-62 HRC). Quá trình này giúp khuôn chống mài mòn và chịu được lực ép lớn trong thời gian dài.
3.6. Bước 6: Gia công tinh (mài, xung điện – EDM)
Sau nhiệt luyện, bề mặt các chi tiết có thể bị biến dạng nhẹ. Do đó, chúng cần được gia công tinh lại bằng các phương pháp như mài phẳng, mài tròn, cắt dây EDM, xung điện EDM để đạt được độ chính xác và độ bóng bề mặt hoàn hảo.

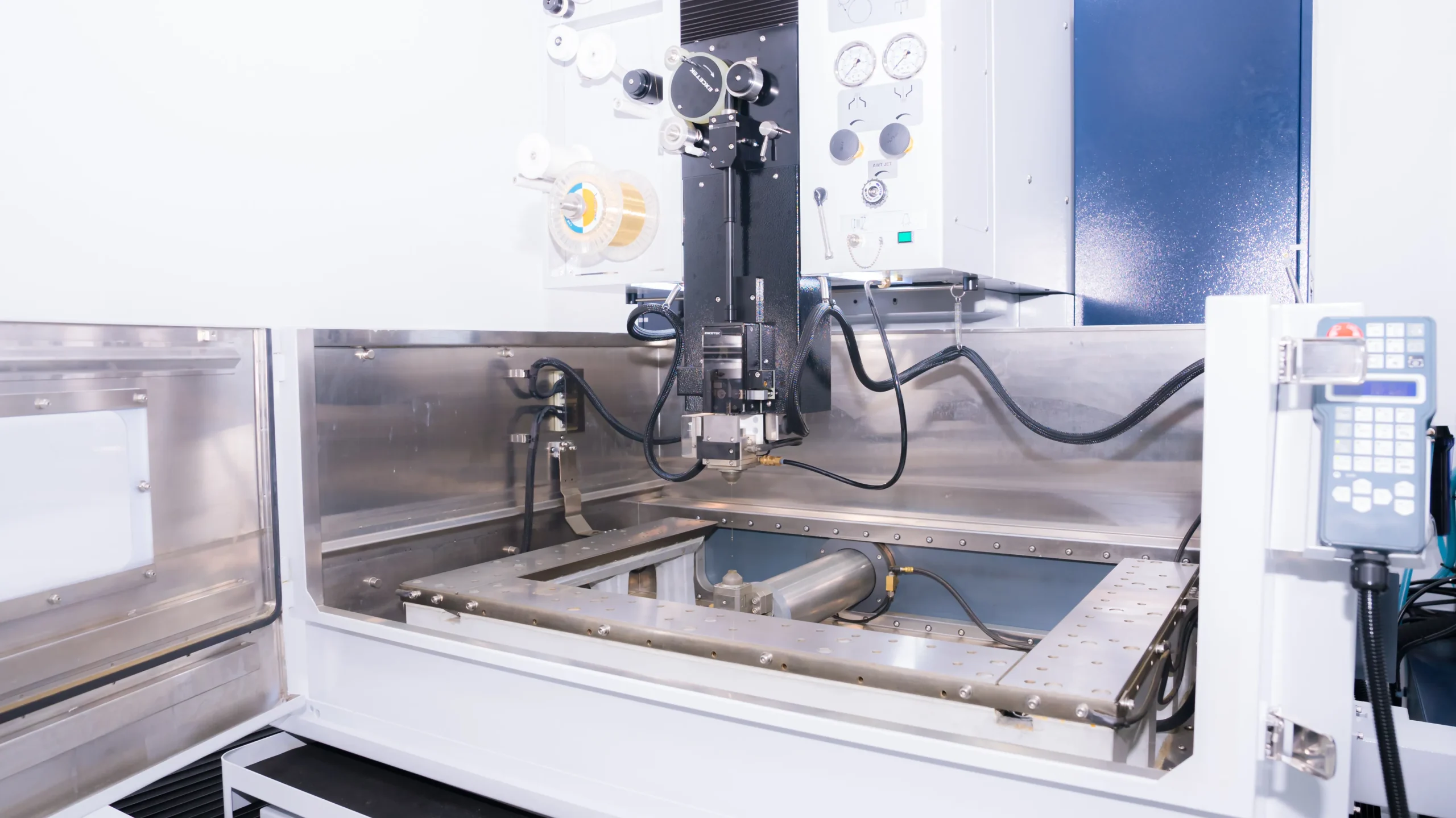

Sử dụng máy xung điện EDM để hoàn thiện khuôn dập
3.7. Bước 7: Lắp ráp, hiệu chỉnh và kiểm tra

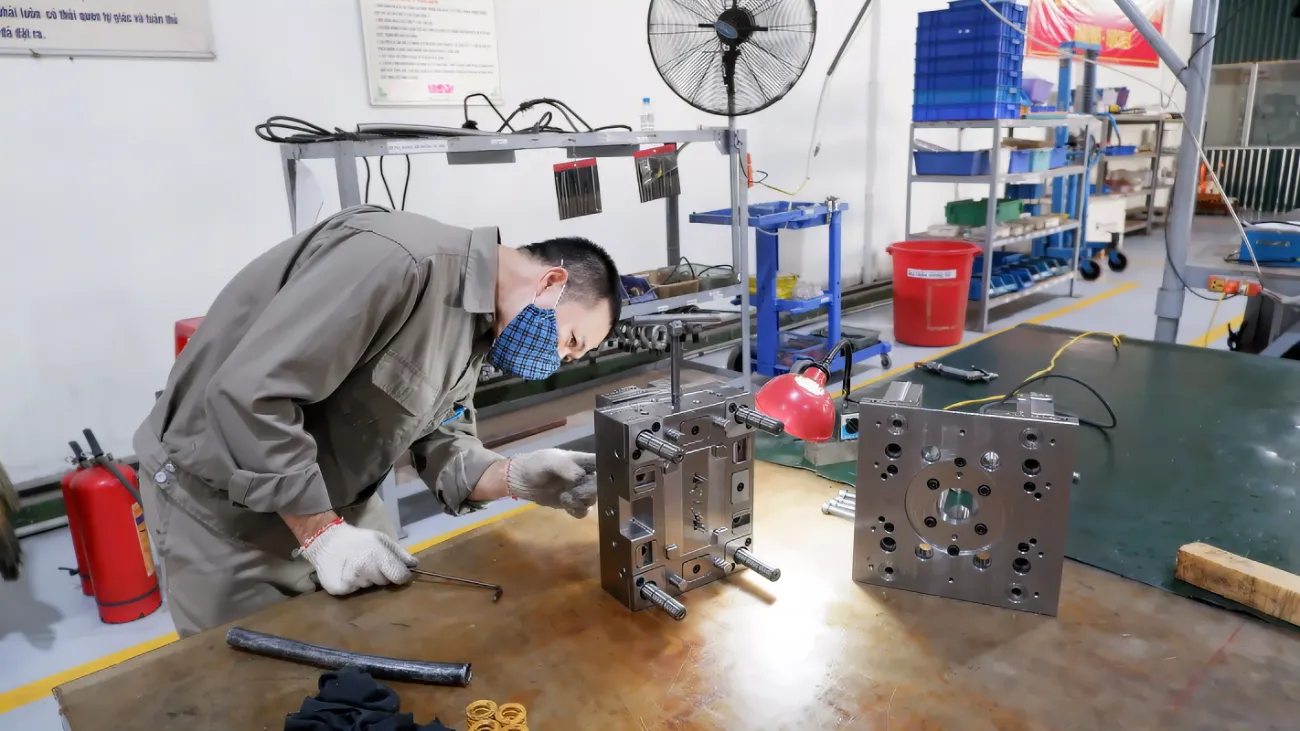

Công đoạn lắp ráp và kiểm tra khuôn dập trước khi bàn giao
Các chi tiết sau khi gia công hoàn thiện sẽ được các kỹ thuật viên lành nghề lắp ráp lại thành một bộ khuôn hoàn chỉnh. Quá trình này đòi hỏi sự tỉ mỉ để đảm bảo các bộ phận ăn khớp với nhau một cách chính xác.
3.8. Bước 8: Thử khuôn và bàn giao
Khuôn sẽ được lắp lên máy dập để dập thử sản phẩm mẫu. Kỹ sư sẽ kiểm tra kích thước, chất lượng sản phẩm mẫu và hiệu chỉnh khuôn lần cuối (nếu cần). Sau khi sản phẩm đạt yêu cầu, khuôn sẽ được bàn giao cho khách hàng.
4. Vật liệu nào tốt nhất để chế tạo khuôn dập?
Việc lựa chọn vật liệu là yếu tố sống còn, quyết định tuổi thọ và chất lượng của khuôn.
4.1. Thép SKD11: “Vua” của các loại thép làm khuôn dập nguội

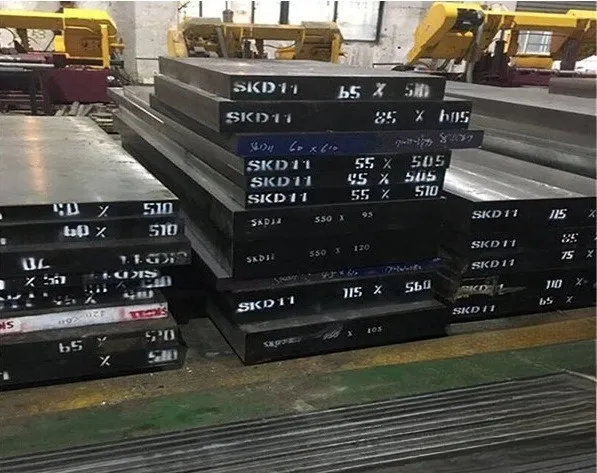

Vật liệu thép SKD11 chuyên dùng làm khuôn dập
Đây là loại thép công cụ của Nhật Bản, được sử dụng phổ biến nhất để làm khuôn dập nguội. Thép SKD11 có độ cứng cao sau nhiệt luyện, khả năng chống mài mòn tuyệt vời và độ thấm tôi tốt.
4.2. Thép DC53: Cải tiến vượt trội từ SKD11
Cũng là một loại thép của Nhật, DC53 được xem là phiên bản cải tiến của SKD11 với độ cứng và độ dẻo dai cao hơn, giúp hạn chế nứt vỡ và tăng tuổi thọ khuôn lên đáng kể.
4.3. Các loại thép khác (SKD61, SKS3,…) và ứng dụng
- SKD61: Chuyên dùng cho khuôn dập nóng nhờ khả năng chịu nhiệt độ cao.
- SKS3: Có độ cứng tốt, dễ gia công, thường dùng cho các khuôn yêu cầu sản lượng không quá lớn.
5. Ứng dụng của khuôn dập trong đời sống và sản xuất
Khuôn dập có mặt trong hầu hết các ngành công nghiệp sản xuất:
5.1. Ngành công nghiệp ô tô, xe máy
Chế tạo các chi tiết thân vỏ, khung gầm, cửa xe, bình xăng,…
Khuôn dập trong ngành công nghiệp sản xuất ô tô
5.2. Sản xuất đồ gia dụng

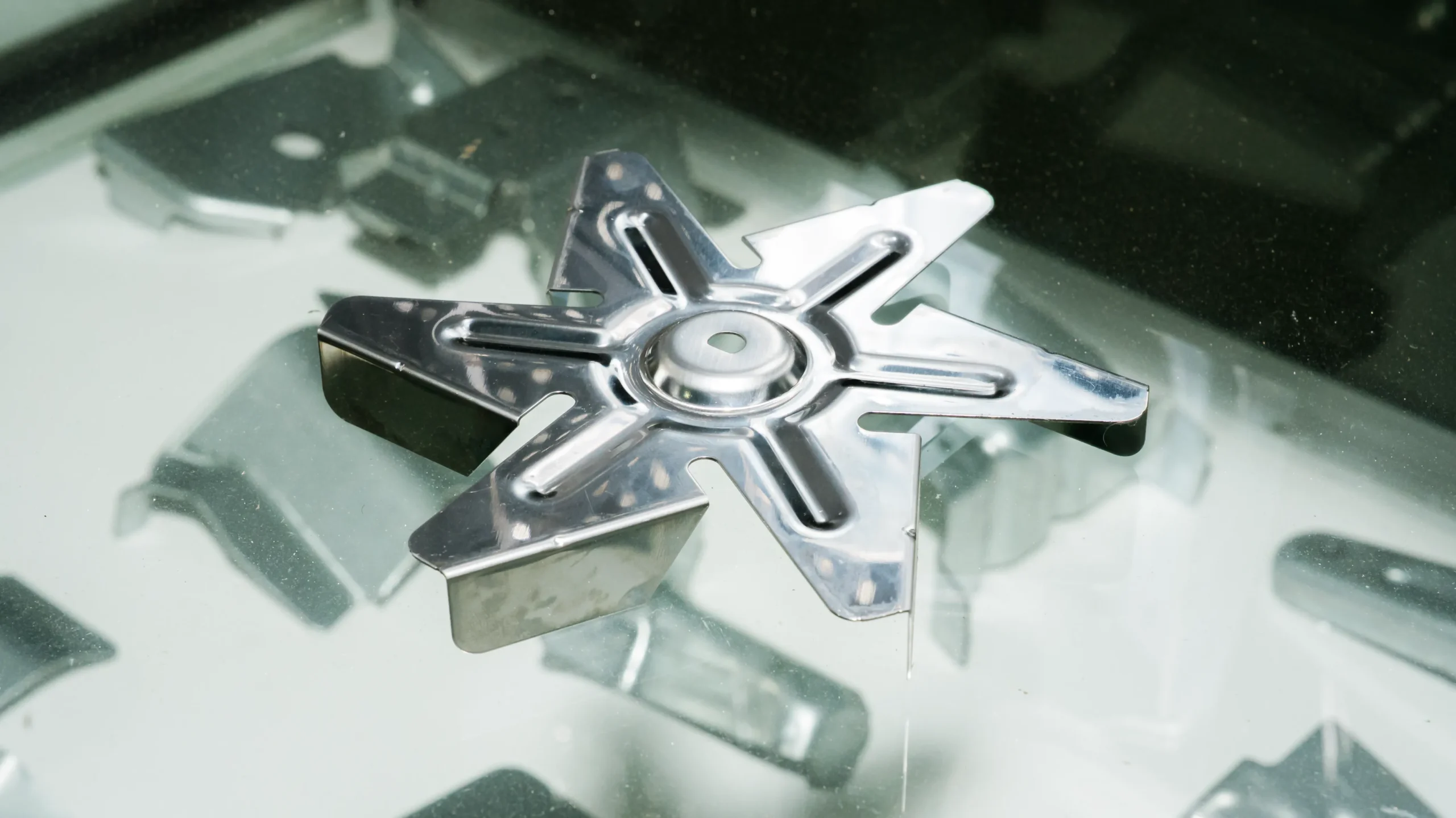

Khuôn dập được ứng dụng để sản xuất đồ gia dụng
Tạo ra các sản phẩm như xoong, nồi, chảo, vỏ máy giặt, tủ lạnh, linh kiện quạt điện,…
5.3. Linh kiện điện tử và thiết bị y tế
Dập các chi tiết vỏ điện thoại, khung laptop, chân linh kiện, dụng cụ y tế bằng kim loại,…
6. 5 Tiêu chí vàng để lựa chọn đơn vị gia công khuôn dập uy tín
Đầu tư một bộ khuôn dập tốn kém không ít chi phí.Chính vì thế, việc lựa chọn đúng đối tác sẽ quyết định trực tiếp đến sự thành công của sản phẩm.
6.1. Kinh nghiệm và năng lực kỹ thuật
Ưu tiên các công ty có nhiều năm kinh nghiệm, đội ngũ kỹ sư giỏi, am hiểu sâu về vật liệu và công nghệ.
6.2. Hệ thống máy móc, trang thiết bị
Một xưởng gia công hiện đại với đầy đủ máy móc (CNC, EDM, máy mài,…) sẽ đảm bảo độ chính xác và chất lượng cho khuôn.
6.3. Quy trình kiểm soát chất lượng (QC)
Đơn vị uy tín luôn có quy trình QC nghiêm ngặt ở từng công đoạn, từ kiểm tra vật liệu đầu vào đến đo kiểm sản phẩm cuối cùng.
6.4. Chính sách bảo hành, bảo trì
Một chính sách rõ ràng thể hiện sự cam kết và trách nhiệm của nhà sản xuất đối với sản phẩm của họ.
6.5. Đánh giá từ khách hàng cũ
Tham khảo các dự án đã thực hiện và phản hồi từ những khách hàng trước đó là cách tốt nhất để đánh giá năng lực của một công ty.
7. Câu hỏi thường gặp về chế tạo khuôn dập (FAQ)
7.1. Thời gian chế tạo một bộ khuôn dập mất bao lâu?
Thời gian phụ thuộc vào độ phức tạp của khuôn. Một bộ khuôn đơn giản có thể mất từ 1-2 tuần, trong khi khuôn liên hoàn phức tạp có thể cần từ 4-8 tuần hoặc lâu hơn.
7.2. Chi phí gia công khuôn dập được tính như thế nào?
Chi phí được tính dựa trên nhiều yếu tố: độ phức tạp của thiết kế, loại và lượng vật liệu thép sử dụng, số giờ gia công trên máy CNC, và các yêu cầu đặc biệt khác.
7.3. Tuổi thọ của khuôn dập là bao nhiêu?
Tuổi thọ (số lần dập) phụ thuộc vào vật liệu làm khuôn, độ cứng của vật liệu dập và chế độ bảo trì. Một bộ khuôn tốt có thể dập được từ vài trăm nghìn đến vài triệu sản phẩm.
