Khuôn dập kim loại là gì? Cấu tạo, quy trình và giá chế tạo

Tran Cong Tan 8:58 - 16/08/2025

Bạn có bao giờ tự hỏi chiếc vỏ điện thoại, cái xoong inox hay những chi tiết tinh xảo của chiếc xe máy được tạo ra như thế nào không? Bí mật đằng sau hàng loạt sản phẩm kim loại chúng ta sử dụng hàng ngày chính là khuôn dập – một công cụ không thể thiếu, được ví nhưcông cụ quyền năng định hình thế giới vật chất quanh ta.Hãy cùng tìm hiểu tất tần tật về thế giới khuôn dập qua bài viết này.

1. Giới thiệu chung về khuôn dập

1.1. Khuôn dập là gì?

Khuôn dập là một dụng cụ chuyên dụng trong ngành gia công cơ khí, được sử dụng để tạo hình các sản phẩm từ vật liệu dạng tấm (thường là kim loại) dưới tác động của áp lực. Về cơ bản, khuôn dập hoạt động như một “khuôn mẫu”, ép vật liệu vào hình dạng mong muốn mà không làm thay đổi khối lượng hay tạo ra phoi như các phương pháp gia công cắt gọt.

Cấu tạo cơ bản của khuôn dập với hai nửa chày (trên) và cối (dưới)

1.2. Phân biệt khuôn dập và khuôn đột dập

Trong thực tế, “khuôn dập” và “khuôn đột dập” thường được sử dụng thay thế cho nhau, tuy nhiên chúng có sự khác biệt nhỏ về mặt kỹ thuật:

Khuôn dập (Forming Die): Thường ám chỉ các loại khuôn dùng để biến dạng tấm kim loại thành hình dạng 3D như uốn, vuốt sâu, tạo gân… (ví dụ: làm ra chậu rửa, vỏ máy).
Khuôn đột dập (Stamping/Blanking/Piercing Die): Thường ám chỉ các loại khuôn dùng để cắt vật liệu, tạo ra các lỗ (đột lỗ) hoặc tách một hình dạng phẳng ra khỏi tấm phôi lớn (dập cắt).

Tuy nhiên, trong một bộ khuôn liên hoàn hiện đại, cả hai quá trình dập và đột thường được kết hợp. Vì vậy, trong bài viết này, chúng ta sẽ sử dụng thuật ngữ “khuôn dập” và “khuôn đột dập” với ý nghĩa tương đương để chỉ chung về công nghệ này.

1.3. Ứng dụng của khuôn dập trong sản xuất công nghiệp

Khuôn dập có mặt ở khắp mọi nơi, là nền tảng để sản xuất hàng loạt với chi phí thấp và độ đồng đều cao:

Công nghiệp ô tô, xe máy: Sản xuất thân vỏ, khung sườn, cửa xe, bình xăng…
Hàng gia dụng: Chế tạo xoong, nồi, chảo, chậu rửa, mâm, vỏ máy giặt, tủ lạnh…
Điện tử: Dập vỏ laptop, vỏ điện thoại, các loại chân cắm, tản nhiệt…
Xây dựng: Tạo ra các loại tấm lợp, máng xối, ke, bản lề, khung kèo thép…

Ứng dụng rộng rãi của khuôn dập trong việc sản xuất các chi tiết kim loại

2. Các loại khuôn đột dập phổ biến

2.1. Khuôn dập đơn (Simple Die)

Là loại khuôn chỉ thực hiện một nguyên công duy nhất trong một lần dập (ví dụ: chỉ đột một lỗ, hoặc chỉ uốn một góc). Loại khuôn này có cấu tạo đơn giản, chi phí chế tạo thấp nhưng năng suất không cao, phù hợp cho sản xuất số lượng ít.

2.2. Khuôn dập liên hoàn (Progressive Die)

Đây là loại khuôn phức tạp, có khả năng thực hiện nhiều nguyên công khác nhau (cắt, đột, uốn, vuốt…) một cách tuần tự trên cùng một bộ khuôn. Dải vật liệu sẽ được đẩy tự động qua từng trạm, và sản phẩm hoàn thiện sẽ ra ở trạm cuối cùng. Khuôn liên hoàn cho năng suất cực cao, phù hợp sản xuất hàng loạt lớn.

Một bộ khuôn dập liên hoàn (progressive die) cho năng suất sản xuất cao

2.3. Khuôn đột dập tổ hợp (Compound Die)

Loại khuôn này có thể thực hiện nhiều nguyên công (thường là các nguyên công cắt) tại cùng một vị trí trong một hành trình dập. Ví dụ, vừa cắt chu vi ngoài vừa đột lỗ bên trong của một chiếc long đền. Khuôn tổ hợp cho độ chính xác vị trí tương quan giữa các phần cắt rất cao.

2.4. Ưu điểm khi sử dụng khuôn mẫu đột dập chuyên dụng

Năng suất vượt trội: Sản xuất hàng ngàn, thậm chí hàng chục ngàn sản phẩm mỗi giờ.
Độ đồng đều và chính xác cao: Mọi sản phẩm ra đời đều giống hệt nhau.
Tiết kiệm chi phí: Giảm chi phí nhân công và vật liệu cho sản xuất hàng loạt.
Có khả năng tạo ra các chi tiết phức tạp mà các phương pháp khác khó thực hiện.

3. Quy trình dập khuôn trong gia công kim loại

3.1. Tổng quan quy trình dập khuôn

Quy trình dập khuôn bắt đầu bằng việc đưa tấm vật liệu (phôi) vào giữa hai nửa của bộ khuôn (chày và cối) đã được lắp trên máy dập. Khi máy hoạt động, nó sẽ tạo ra một lực ép cực lớn, buộc phôi phải biến dạng hoặc bị cắt theo đúng hình dạng của lòng khuôn.

Quy trình dập khuôn kim loại trên máy dập công nghiệp

3.2. Vật liệu sử dụng khi dập khuôn

Công nghệ dập khuôn có thể được áp dụng trên nhiều loại vật liệu dạng tấm, điển hình như:

Thép carbon thấp (như CT3)
Inox các loại (SUS304, SUS201, SUS430…)
Nhôm và hợp kim nhôm
Đồng và hợp kim đồng
Tôn, thép tấm…

3.3. Các yếu tố ảnh hưởng đến độ chính xác khi dập khuôn

Độ chính xác của khuôn: Yếu tố quan trọng nhất.
Chất lượng vật liệu phôi: Độ dày, độ cứng không đồng đều sẽ ảnh hưởng đến sản phẩm.
Tình trạng máy dập: Độ cứng vững, độ song song của máy.
Kinh nghiệm của người vận hành: Kỹ năng gá đặt khuôn và điều chỉnh máy.

4. Làm khuôn dập – từ thiết kế đến chế tạo

4.1. Quy trình thiết kế khuôn đột dập

Phân tích sản phẩm: Nghiên cứu bản vẽ, vật liệu, yêu cầu kỹ thuật của chi tiết cần dập.
Lên phương án công nghệ: Quyết định dùng khuôn đơn hay liên hoàn, trình tự các nguyên công.
Thiết kế 3D: Dựng mô hình 3D cho toàn bộ các chi tiết của khuôn bằng phần mềm chuyên dụng (CAD).
Xuất bản vẽ 2D: Tạo bản vẽ chế tạo chi tiết cho từng bộ phận của khuôn.

Giai đoạn thiết kế khuôn dập 3D bằng phần mềm chuyên dụng

4.2. Lưu ý khi làm khuôn dập thủ công và bằng máy CNC

Thủ công: Chỉ phù hợp với các khuôn rất đơn giản, yêu cầu độ chính xác không cao. Ngày nay rất ít được sử dụng.
Máy CNC: Là phương pháp chủ đạo. Máy phay CNC, tiện CNC, cắt dây EDM, xung điện EDM đảm bảo các chi tiết khuôn được gia công với độ chính xác cực cao (đến hàng phần nghìn milimet), điều mà thủ công không thể đạt được.

Giai đoạn thiết kế khuôn dập 3D bằng phần mềm chuyên dụng

4.3. Sự khác biệt giữa làm khuôn dập truyền thống và hiện đại

Truyền thống: Dựa nhiều vào kinh nghiệm, máy móc vạn năng, độ chính xác phụ thuộc tay nghề người thợ.
Hiện đại: Dựa vào công nghệ CAD/CAM/CNC, mô phỏng quá trình dập trên máy tính trước khi chế tạo, giúp tối ưu thiết kế, giảm sai sót và rút ngắn thời gian làm khuôn.

5. Tiêu chí đánh giá chất lượng khuôn đột

5.1. Độ bền và khả năng chịu lực

Khuôn phải được làm từ vật liệu phù hợp (thép làm khuôn SKD11, DC11…) và được nhiệt luyện đúng cách để đạt độ cứng cần thiết, đảm bảo khuôn không bị mẻ, vỡ hay biến dạng sau một thời gian ngắn hoạt động. Tuổi thọ khuôn được tính bằng số lần dập.

Thép SKD11 là vật liệu phổ biến để chế tạo khuôn dập yêu cầu độ bền cao

5.2. Độ chính xác trong quá trình đột dập

Sản phẩm dập ra phải đáp ứng đúng dung sai kích thước, hình dạng so với bản vẽ thiết kế. Điều này phụ thuộc hoàn toàn vào độ chính xác khi thiết kế và chế tạo khuôn.

5.3. Tốc độ và hiệu suất sản xuất khi dùng khuôn đột dập

Một bộ khuôn tốt phải hoạt động ổn định ở tốc độ cao, ít xảy ra sự cố (kẹt phôi, gãy chày…), giúp tối đa hóa hiệu suất của máy dập.

6. Báo giá và chi phí làm khuôn đột dập

6.1. Các yếu tố ảnh hưởng đến giá khuôn dập

Độ phức tạp của sản phẩm: Sản phẩm càng phức tạp, khuôn càng đắt tiền.
Loại khuôn: Khuôn liên hoàn đắt hơn nhiều lần so với khuôn đơn.
Kích thước khuôn: Khuôn càng lớn, chi phí vật liệu và gia công càng cao.
Vật liệu làm khuôn: Các loại thép đặc chủng nhập khẩu có giá cao.
Yêu cầu về tuổi thọ và độ chính xác: Yêu cầu càng cao, chi phí càng tăng.

6.2. So sánh chi phí giữa các loại khuôn mẫu đột dập

Chi phí đầu tư ban đầu cho khuôn liên hoàn là cao nhất, tiếp đến là khuôn tổ hợp và rẻ nhất là khuôn đơn. Tuy nhiên, nếu xét chi phí trên từng sản phẩm cho sản xuất hàng loạt, khuôn liên hoàn lại là phương án kinh tế nhất.

Tiêu chí	Khuôn dập đơn	Khuôn đột dập tổ hợp	Khuôn dập liên hoàn
Chi phí đầu tư ban đầu	Thấp	Trung bình	Cao
Năng suất	Thấp	Trung bình (nhiều đường cắt)	Rất cao
Độ phức tạp sản phẩm	Đơn giản	Trung bình	Phức tạp (nhiều nguyên công)
Chi phí / sản phẩm (Hàng loạt)	Cao	Trung bình	Rất thấp
Phù hợp cho	Sản xuất số lượng ít, thử nghiệm	Sản phẩm phẳng cần độ chính xác cao	Sản xuất hàng loạt số lượng lớn

6.3. Có nên tự làm khuôn đột dập hay thuê đơn vị chuyên nghiệp?

Việc tự làm khuôn đòi hỏi đầu tư rất lớn về máy móc, công nghệ và nhân sự có trình độ cao. Đối với hầu hết các doanh nghiệp sản xuất, thuê một đơn vị chuyên về thiết kế và gia công khuôn dập là giải pháp tối ưu hơn cả về chi phí lẫn chất lượng.

7. Địa chỉ uy tín cung cấp và gia công khuôn đột dập

Nhà máy Automech được trang bị hệ thống máy móc hiện đại để gia công khuôn dập chính xác

Khi tìm kiếm một đối tác tin cậy trong lĩnh vực gia công cơ khí chính xác và chế tạo khuôn dập, Nhà máy Automech là một cái tên nổi bật tại Việt Nam. Với định hướng trở thành nhà cung cấp giải pháp toàn diện, Automech mang đến những lợi thế vượt trội:

Hệ thống máy móc hiện đại, đồng bộ: Automech đầu tư mạnh mẽ vào dàn máy móc CNC nhập khẩu từ Nhật Bản và châu Âu, bao gồm máy phay, tiện, cắt dây, xung điện… Điều này đảm bảo mọi chi tiết khuôn được gia công với độ chính xác cao nhất, đáp ứng những yêu cầu kỹ thuật khắt khe.
Đội ngũ kỹ sư giàu kinh nghiệm: Các kỹ sư tại Automech không chỉ giỏi về thiết kế trên phần mềm CAD/CAM mà còn am hiểu sâu sắc về vật liệu và công nghệ gia công. Họ có khả năng tư vấn cho khách hàng những giải pháp tối ưu nhất về kết cấu khuôn, giúp tăng tuổi thọ và hiệu suất sản xuất.
Quy trình làm việc chuyên nghiệp: Từ khâu tiếp nhận yêu cầu, thiết kế, mô phỏng, gia công cho đến lắp ráp, thử khuôn và bàn giao, mọi công đoạn đều được kiểm soát chất lượng nghiêm ngặt, đảm bảo tiến độ và sự hài lòng của khách hàng.
Chính sách bảo hành và hỗ trợ tận tâm: Automech cam kết đồng hành cùng khách hàng với dịch vụ bảo hành, bảo trì khuôn định kỳ, sẵn sàng hỗ trợ kỹ thuật nhanh chóng khi có sự cố phát sinh, giúp dây chuyền sản xuất của bạn luôn hoạt động ổn định.

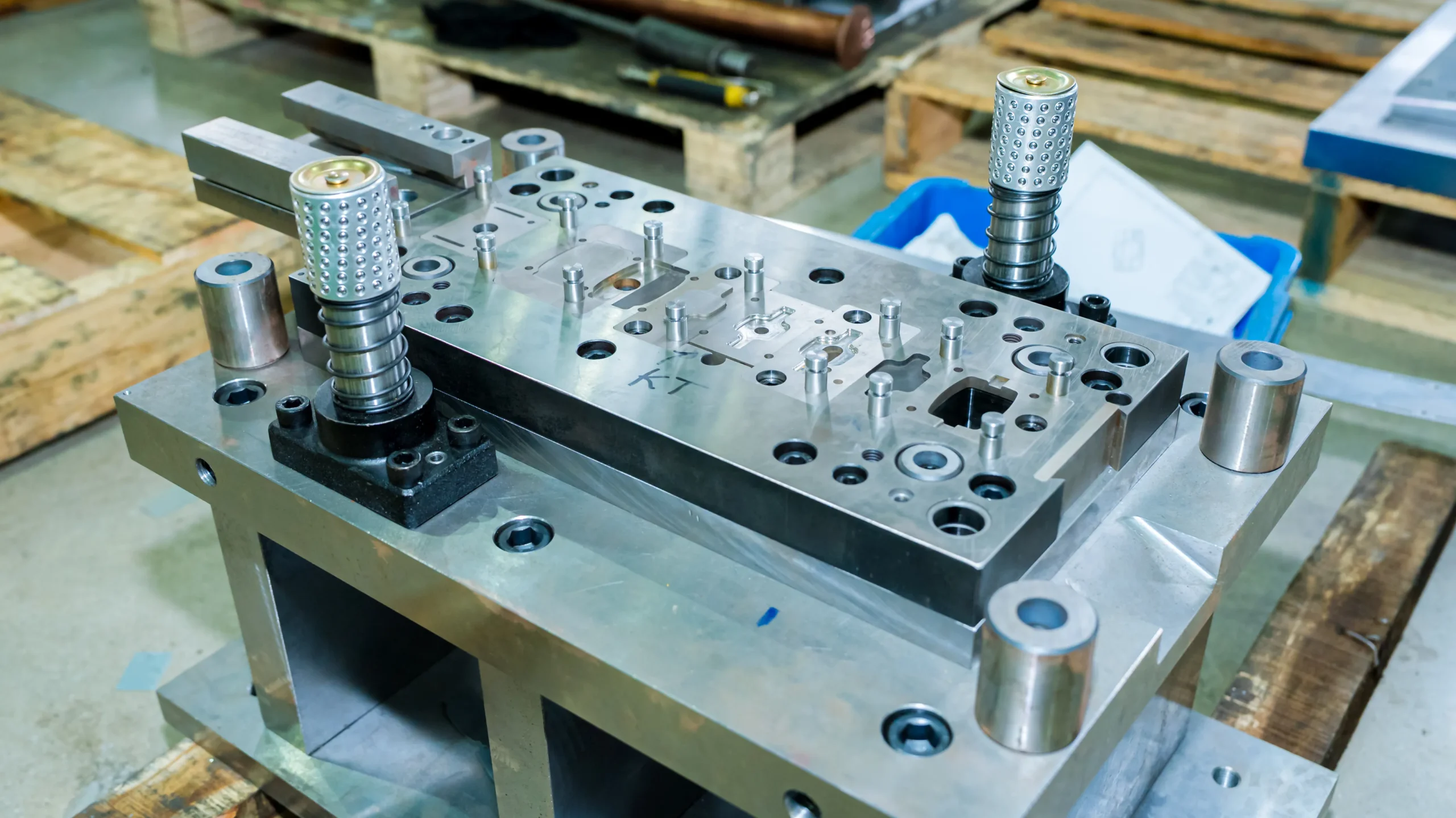

Hình ảnh tổng quan về một bộ khuôn dập kim loại hiện đại

Lựa chọn Automech không chỉ là lựa chọn một nhà cung cấp, mà là lựa chọn một đối tác chiến lược có đủ năng lực để biến ý tưởng của bạn thành những sản phẩm hoàn hảo.

8. Tổng kết

8.1. Vai trò của khuôn dập trong công nghiệp hiện đại

Khuôn dập không chỉ là một công cụ, nó là nền tảng của sản xuất hàng loạt, là chìa khóa giúp tạo ra các sản phẩm chất lượng cao với giá thành cạnh tranh, thúc đẩy sự phát triển của toàn bộ nền kinh tế.

8.2. Tối ưu hiệu quả sản xuất nhờ lựa chọn khuôn đột dập phù hợp

Việc lựa chọn đúng loại khuôn (đơn, liên hoàn, tổ hợp) và đầu tư vào một bộ khuôn chất lượng ngay từ đầu sẽ quyết định đến năng suất, chất lượng sản phẩm và hiệu quả kinh tế lâu dài của doanh nghiệp.

8.3. Tư vấn thêm nếu bạn muốn bắt đầu làm khuôn dập theo yêu cầu riêng

Nếu bạn đang có ý tưởng về một sản phẩm và cần tìm giải pháp gia công, đừng ngần ngại liên hệ với các chuyên gia trong lĩnh vực này để nhận được sự tư vấn và hỗ trợ chuyên nghiệp nhất.
