Mạch điện máy phay là gì? Vai trò quan trọng ra sao?

Tran Cong Tan 3:30 - 14/07/2025

Bất kỳ một cỗ máy phay công nghiệp nào, từ máy phay cơ truyền thống đến máy phay CNC hiện đại, đều không thể hoạt động nếu thiếu đi “hệ thần kinh trung ương” – đó chính là mạch điện. Hiểu rõ về mạch điện máy phay không chỉ giúp vận hành máy hiệu quả mà còn là chìa khóa để chẩn đoán và khắc phục sự cố nhanh chóng, tiết kiệm thời gian và chi phí.

Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện từ A-Z về hệ thống quan trọng này, từ cấu tạo, nguyên lý, cách đọc sơ đồ cho đến các lỗi thường gặp nhất.

1. Mạch điện máy phay là gì? Tầm quan trọng trong vận hành

Mạch điện máy phay là một hệ thống phức hợp gồm các linh kiện và dây dẫn điện được kết nối với nhau theo một sơ đồ cụ thể. Nhiệm vụ chính của nó là tiếp nhận, xử lý và phân phối nguồn năng lượng điện để điều khiển mọi hoạt động của máy phay.

Tầm quan trọng của mạch điện:

Điều khiển chính xác: Quyết định tốc độ quay của trục chính, hướng và tốc độ di chuyển của các trục X, Y, Z, đảm bảo sản phẩm được gia công đúng với thiết kế.
Cung cấp năng lượng: Là nguồn sống cung cấp toàn bộ năng lượng cho các động cơ, bơm tưới nguội và các hệ thống phụ trợ.
Đảm bảo an toàn: Tích hợp các cơ cấu bảo vệ (rơ le nhiệt, aptomat, nút dừng khẩn cấp) để ngắt mạch kịp thời khi có sự cố quá tải, chập điện, đảm bảo an toàn cho người vận hành và thiết bị.
Truyền tín hiệu: Là cầu nối giữa người vận hành (qua nút bấm, màn hình CNC) và các bộ phận cơ khí của máy.

Một mạch điện ổn định là tiền đề cho một chiếc máy phay hoạt động ổn định và bền bỉ.

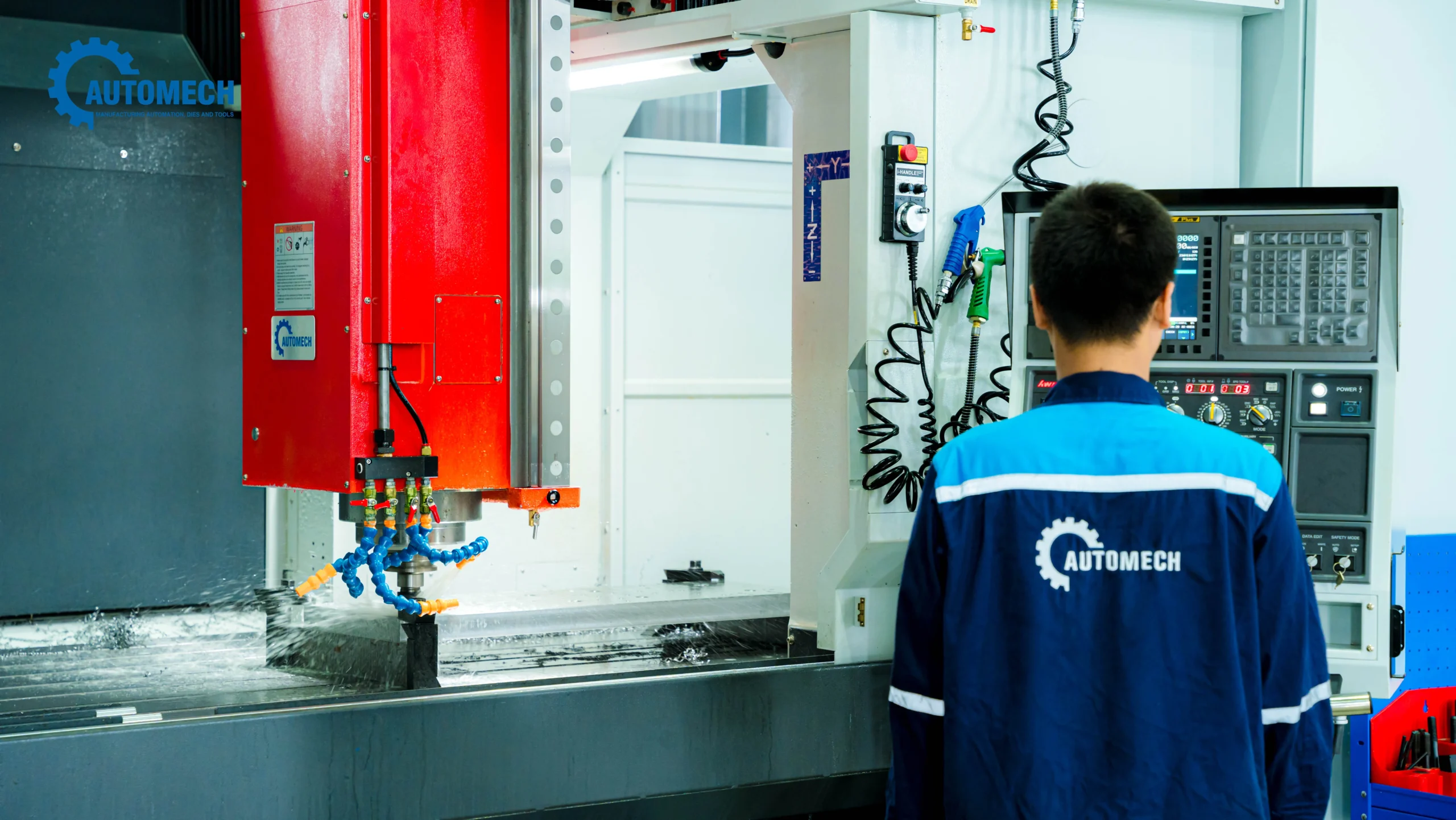

Toàn cảnh máy phay CNC đang gia công sản phẩm, minh họa cho vai trò và tầm quan trọng của một mạch điện máy phay ổn định

2. Cấu tạo cơ bản của một mạch điện máy phay công nghiệp

Dù có nhiều loại máy phay khác nhau, mạch điện của chúng đều được cấu thành từ bốn bộ phận chính nằm trong tủ điện điều khiển.

2.1. Tủ điện điều khiển trung tâm

Đây là nơi tập trung các thành phần cốt lõi của hệ thống, bao gồm các thiết bị đóng cắt, bảo vệ và điều khiển quan trọng nhất::

Aptomat tổng (CB): Thiết bị đóng/ngắt nguồn điện tổng cho cả máy và bảo vệ ngắn mạch, quá tải.
Contactor (Khởi động từ): Dùng để đóng/cắt các mạch động lực công suất lớn, chẳng hạn như cấp nguồn cho động cơ trục chính.
Rơ le nhiệt: Gắn cùng contactor để bảo vệ động cơ khỏi bị quá tải. Khi dòng điện qua động cơ quá cao, rơ le sẽ ngắt mạch điều khiển.
Bộ điều khiển PLC/CNC: Đối với máy phay CNC, đây là bộ vi xử lý trung tâm, nhận mã lệnh (G-code, M-code) và xuất tín hiệu điều khiển chính xác đến các bộ phận.
Biến tần: Thiết bị điều chỉnh tốc độ động cơ trục chính một cách linh hoạt.

2.2. Mạch động lực

Đây là phần mạch chịu trách nhiệm cung cấp dòng điện công suất lớn trực tiếp đến các động cơ. Mạch này bao gồm các dây dẫn có tiết diện lớn và các khí cụ điện có khả năng chịu tải cao (contactor, CB) để cấp nguồn cho:

Động cơ trục chính.
Động cơ chạy các trục X, Y, Z (thường là động cơ Servo hoặc Step trên máy CNC).
Bơm dung dịch làm mát.

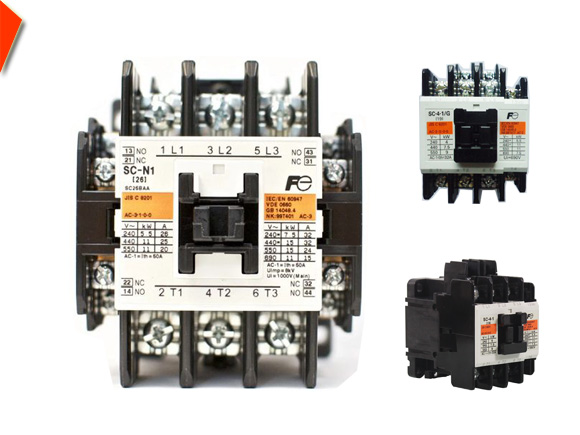

Các thành phần chính của mạch động lực máy phay công nghiệp

2.3. Mạch điều khiển

Mạch điều khiển sử dụng điện áp thấp (thường là 24V DC) để thực hiện nhiệm vụ nhận và xử lý tín hiệu. Nó nhận lệnh từ các nút bấm, công tắc, màn hình CNC của người dùng và tín hiệu phản hồi từ các cảm biến, sau đó gửi lệnh đi kích hoạt các contactor trong mạch động lực.

2.4. Các thiết bị ngoại vi và cảm biến

Đây là các “cơ quan cảm giác” và “cánh tay” của hệ thống, bao gồm:

Thiết bị đầu vào: Nút nhấn (Start, Stop, E-Stop), công tắc xoay, núm vặn…
Thiết bị đầu ra: Đèn báo trạng thái, còi báo động…
Cảm biến: Công tắc hành trình (giới hạn di chuyển của các trục), cảm biến tiệm cận, Encoder (đo lường và phản hồi vị trí, tốc độ của động cơ).

3. Nguyên lý hoạt động của mạch điện máy phay

Luồng hoạt động của mạch điện có thể được tóm tắt qua 5 bước đơn giản:

Cấp nguồn: Khi bật Aptomat tổng, nguồn điện 3 pha (thường là 380V) được cấp vào tủ điện. Một bộ nguồn tổ ong sẽ chuyển đổi điện áp xuống 24V để cấp cho mạch điều khiển.
Ra lệnh: Người vận hành nhấn nút “Start” hoặc chạy một chương trình G-code trên máy CNC.
Xử lý tín hiệu: Mạch điều khiển (hoặc bộ điều khiển CNC) nhận tín hiệu này và xử lý logic.
Kích hoạt mạch động lực: Mạch điều khiển cấp một dòng điện nhỏ đến cuộn hút của contactor tương ứng. Contactor đóng lại, cho phép dòng điện công suất lớn từ mạch động lực chạy đến động cơ trục chính hoặc động cơ các trục.
Phản hồi: Các động cơ bắt đầu quay. Cảm biến (Encoder) gắn trên động cơ sẽ đếm số vòng quay và gửi tín hiệu phản hồi về bộ điều khiển CNC để đảm bảo động cơ quay đúng tốc độ và vị trí đã được lập trình. Nhờ vòng lặp điều khiển – phản hồi này, máy có thể duy trì hoạt động ổn định và chính xác theo thời gian thực.

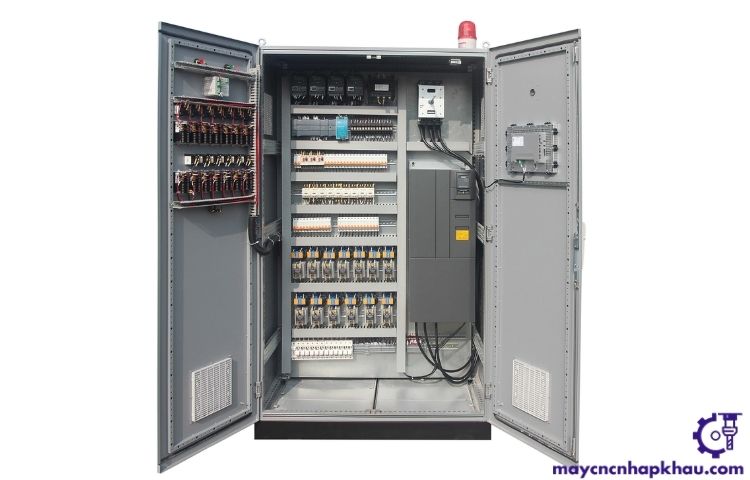

Chi tiết cấu tạo mạch điện máy phay trong tủ điều khiển, bao gồm biến tần, driver và các khí cụ điện khác

4. Hướng dẫn đọc sơ đồ mạch điện máy phay

Sơ đồ mạch điện là bản đồ không thể thiếu khi cần bảo trì và sửa chữa. Nắm vững cách đọc nó sẽ giúp bạn xác định vấn đề nhanh chóng.

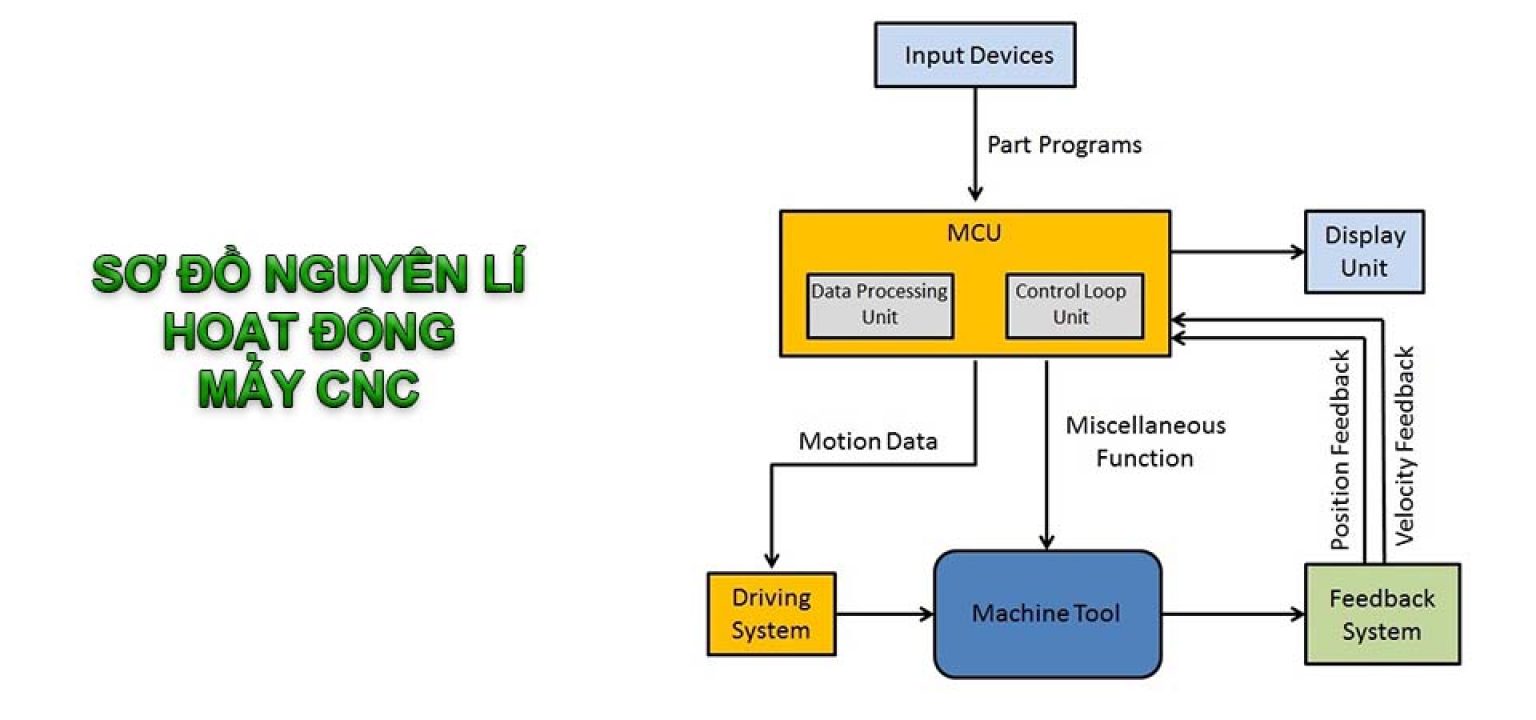

Sơ đồ khối thể hiện nguyên lý làm việc của mạch điện máy phay, mô tả vòng lặp điều khiển khép kín từ lệnh đầu vào đến phản hồi của cảm biến

Sơ đồ khối mô tả nguyên lý hoạt động của mạch điện máy phay

4.1. Sơ đồ mạch điện máy phay cơ

Sơ đồ của máy phay cơ thường đơn giản hơn. Nó chủ yếu thể hiện kết nối giữa các khí cụ điện cơ bản như nút nhấn, rơ le, contactor, và rơ le nhiệt. Mạch thường được vẽ rõ ràng thành hai phần: mạch động lực (nét đậm) và mạch điều khiển (nét mảnh).

4.2. Sơ đồ mạch điện máy phay CNC

Sơ đồ máy CNC phức tạp hơn rất nhiều. Thay vì chỉ là các kết nối relay logic, nó thể hiện kết nối giữa bộ điều khiển CNC với các thành phần khác như:

Các Driver Servo/Step: Bộ khuếch đại tín hiệu để điều khiển động cơ các trục.
Biến tần: Là thành phần trung gian giữa bộ điều khiển và động cơ trục chính, có nhiệm vụ điều tốc..
Các bo mạch I/O (Input/Output): Để quản lý tín hiệu từ hàng chục cảm biến và nút bấm.
Sơ đồ khối: Thường được sử dụng để thể hiện tổng quan luồng tín hiệu thay vì vẽ chi tiết từng dây nối.

5. Một số lỗi thường gặp trên mạch điện máy phay và cách xử lý

Dưới đây là các sự cố phổ biến nhất liên quan đến hệ thống điện và hướng khắc phục cơ bản.

5.1. Lỗi mất nguồn, sụt áp

Dấu hiệu: Máy không lên nguồn, màn hình CNC tối đen, đèn báo không sáng.
Nguyên nhân & Giải pháp:
- rước hết, xác định tình trạng của Aptomat tổng (trong tủ và tại xưởng) xem có bị ngắt không.
- Tiếp theo, xem xét các cầu chì trong mạch điều khiển.
- Đảm bảo bộ nguồn tổ ong 24V vẫn sáng đèn và cung cấp đủ điện áp.
- Cuối cùng, siết chặt lại các đầu cốt nối dây có thể đã bị lỏng

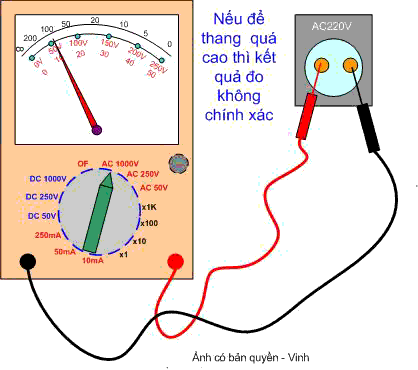

Kiểm tra bộ nguồn 24V, một bước quan trọng khi xử lý lỗi mất nguồn trên máy phay

5.2. Động cơ trục chính không quay hoặc quay yếu

Dấu hiệu: Nhấn nút khởi động nhưng trục chính không quay, hoặc quay yếu, dừng khi bắt đầu cắt.
Nguyên nhân & Giải pháp:
- Máy cơ: Kiểm tra contactor cấp nguồn cho động cơ có hút không, rơ le nhiệt có bị nhảy không.
- Máy CNC: Kiểm tra màn hình biến tần có báo lỗi không (ví dụ: lỗi quá tải, quá áp). Reset biến tần. Kiểm tra các lệnh M3, M4 trong chương trình có đúng không.
- Kiểm tra dây đai và các bộ phận cơ khí liên quan.

5.3. Lỗi các trục X, Y, Z không di chuyển hoặc di chuyển sai

Dấu hiệu: Máy không di chuyển theo lệnh, di chuyển giật cục, hoặc màn hình CNC báo lỗi “Servo Alarm”, “Following Error”.
Nguyên nhân & Giải pháp:
- Kiểm tra nút dừng khẩn cấp có đang được nhấn không.
- Kiểm tra xem máy có đang ở giới hạn hành trình (chạm công tắc hành trình) không.
- Kiểm tra Driver điều khiển trục tương ứng có sáng đèn báo lỗi không. Thử tắt máy và khởi động lại.
- Lỗi có thể đến từ động cơ servo, encoder hoặc phần cơ khí bị kẹt.

6. Những lưu ý an toàn khi kiểm tra và sửa chữa mạch điện máy phay

Làm việc với mạch điện công nghiệp luôn tiềm ẩn nguy hiểm. Dưới đây là những nguyên tắc cốt lõi bạn cần tuân thủ:“

Ngắt nguồn hoàn toàn: Luôn ngắt Aptomat tổng và sử dụng khóa an toàn (Lockout-Tagout) trước khi mở tủ điện để đảm bảo không ai có thể bật máy bất ngờ.
Sử dụng dụng cụ đúng chuẩn: Dùng đồng hồ VOM để đo kiểm tra, sử dụng tua vít và kìm có cách điện.
Không tự ý thay đổi: Tuyệt đối không đấu nối, thay đổi kết cấu mạch nếu không hiểu rõ về nó. Thay thế linh kiện phải đúng thông số kỹ thuật.
Kiểm tra kỹ sau sửa chữa: Sau khi hoàn tất, hãy kiểm tra lại mọi kết nối trước khi đóng tủ và cấp nguồn trở lại.

Sử dụng khóa an toàn Lockout-Tagout (LOTO) là nguyên tắc bắt buộc khi sửa chữa mạch điện máy phay

7. Kết luận

Mạch điện máy phay là một hệ thống tinh vi nhưng hoạt động theo những nguyên lý rất logic. Bằng cách nắm vững cấu tạo, hiểu được nguyên lý và trang bị kiến thức xử lý sự cố cơ bản, bạn có thể tự tin hơn trong việc vận hành và bảo dưỡng cỗ máy của mình. Việc kiểm tra và bảo trì hệ thống điện định kỳ là khoản đầu tư nhỏ mang lại lợi ích lớn về hiệu suất và tuổi thọ cho máy.

Nếu bạn gặp phải các sự cố phức tạp hoặc cần tư vấn sâu hơn về kỹ thuật, đừng ngần ngại tìm đến các chuyên gia hoặc đơn vị sửa chữa chuyên nghiệp để được hỗ trợ.
