Bí Quyết Lựa Chọn Đầu Kẹp Máy Phay: Tăng Hiệu Suất Gia Công Tức Thì

Trong gia công CNC, độ chính xác là Vàng. Và “chìa khóa” để mở cánh cửa tới độ chính xác vượt trội, tối ưu hiệu suất và tiết kiệm chi phí đôi khi lại nằm ở bộ phận ít được chú ý nhất – đầu kẹp máy phay. Đừng để một lựa chọn sai lầm làm giảm hiệu quả của cả một cỗ máy đắt tiền. Hãy cùng chúng tôi khám phá bí quyết lựa chọn đầu kẹp hoàn hảo để nâng tầm chất lượng sản phẩm của bạn ngay hôm nay.

1. Giới thiệu tổng quan về đầu kẹp máy phay

Trong ngành gia công cơ khí chính xác, mỗi chi tiết đều đóng một vai trò quan trọng để tạo nên một sản phẩm hoàn hảo. Trong số đó, đầu kẹp máy phay, dù nhỏ bé, lại là một trong những bộ phận có tầm ảnh hưởng lớn nhất đến chất lượng, hiệu suất và chi phí sản xuất.

1.1 Đầu kẹp máy phay là gì?

Đầu kẹp máy phay (tên tiếng Anh: Milling Chuck hoặc Tool Holder) là một thiết bị cơ khí chính xác, đóng vai trò trung gian để kết nối dao cụ (mũi phay, mũi khoan, taro,…) với trục chính máy CNC. Nó không chỉ giữ chặt dao cụ mà còn đảm bảo truyền toàn bộ mô-men xoắn và duy trì độ chính xác từ trục chính đến lưỡi cắt.

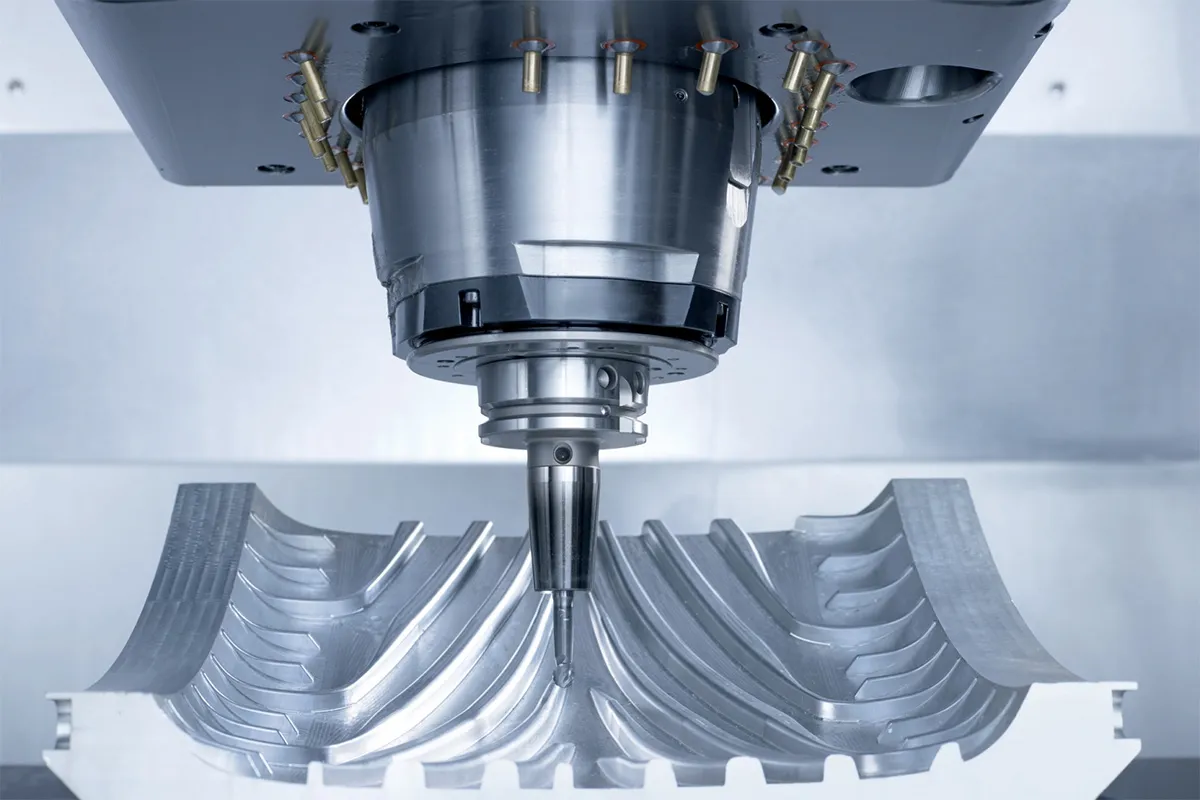

Đầu kẹp máy phay giữ chặt dao cụ và kết nối với trục chính máy CNC

1.2 Vai trò của đầu kẹp trong gia công CNC

• Truyền lực và mô-men xoắn: Truyền chuyển động quay và lực cắt từ trục chính đến dao cụ một cách ổn định.
• Đảm bảo độ chính xác: Duy trì độ đồng tâm và độ thẳng hàng giữa dao cụ và trục chính, quyết định trực tiếp đến độ chính xác của chi tiết gia công.
• Tăng độ cứng vững: Cung cấp sự ổn định, giảm thiểu rung động trong quá trình cắt gọt ở tốc độ cao.

1.3 Những vấn đề thường gặp khi chọn sai đầu kẹp

Việc lựa chọn một đầu kẹp không phù hợp hoặc kém chất lượng sẽ ngay lập tức gây ra những hậu quả nghiêm trọng:

• Chất lượng bề mặt kém: Bề mặt gia công thô ráp, có vết xước, không đạt yêu cầu kỹ thuật.
• Sai số kích thước: Chi tiết gia công bị sai lệch kích thước so với bản vẽ thiết kế.
• Giảm tuổi thọ dao cụ: Rung động lớn làm dao cụ nhanh mòn, mẻ hoặc gãy, tăng chi phí thay thế.
• Hỏng trục chính: Trong trường hợp nghiêm trọng, rung động có thể gây hư hỏng ổ bi của trục chính, dẫn đến chi phí sửa chữa cực kỳ tốn kém.

2. Cấu tạo và nguyên lý hoạt động của đầu kẹp máy phay

Hiểu rõ cấu tạo và nguyên lý sẽ giúp người vận hành lựa chọn và sử dụng đầu kẹp một cách hiệu quả nhất.

Mô hình 3D phân rã các bộ phận cấu tạo nên đầu kẹp máy phay, bao gồm thân kẹp, collet và đai ốc

2.1 Cấu tạo chi tiết

Một đầu kẹp máy phay tiêu chuẩn thường bao gồm các bộ phận chính sau:

2.1.1 Thân kẹp

Đây là phần chính của đầu kẹp, được làm từ thép hợp kim có độ cứng và độ bền cao. Đuôi của thân kẹp được thiết kế theo các tiêu chuẩn quốc tế (BT, SK, HSK, CAT) để lắp vừa vặn vào trục chính của máy CNC.

2.1.2 Hệ thống ngàm kẹp

Đây là “trái tim” của đầu kẹp, quyết định cách thức kẹp chặt dao cụ. Hệ thống này có thể là một collet đàn hồi, một màng dầu thủy lực, hoặc một cơ cấu cơ khí phức tạp.

2.1.3 Vòng siết

Là bộ phận dùng để tác động lực, siết chặt hệ thống ngàm kẹp. Ví dụ điển hình là đai ốc ER trên đầu kẹp collet.

2.1.4 Cơ cấu cân bằng

Với các đầu kẹp dùng cho gia công tốc độ cao, nhà sản xuất thường tích hợp các vít cân bằng hoặc thiết kế đối xứng hoàn hảo để đảm bảo độ cân bằng động, giảm thiểu rung động khi quay ở tốc độ hàng chục nghìn vòng/phút.

Đầu kẹp máy phay tốc độ cao đang vận hành, cho thấy tầm quan trọng của việc cân bằng động

2.2 Phân loại đầu kẹp máy phay

Dựa trên cơ chế kẹp, đầu kẹp được chia thành các loại chính sau:

2.2.1 Đầu kẹp collet (ER, OZ, SK,…)

Sử dụng một ống kẹp đàn hồi (collet) có các rãnh và một đai ốc để siết chặt. Đây là loại phổ biến nhất nhờ sự linh hoạt và chi phí hợp lý.

2.2.2 Đầu kẹp thủy lực

Sử dụng áp suất dầu thủy lực bên trong một khoang kín để tạo ra lực kẹp đồng đều 360 độ quanh thân dao, cho độ chính xác và khả năng giảm rung vượt trội.

2.2.3 Đầu kẹp cơ khí

Sử dụng một hệ thống cơ khí phức tạp gồm vòng bi đũa và bánh răng để tạo ra lực kẹp cực lớn, chuyên dùng cho các ứng dụng phay thô nặng.

2.2.4 Đầu kẹp nhanh

Được thiết kế để giảm thời gian thay dao, thường được sử dụng trong các dây chuyền sản xuất hàng loạt.

2.3 Nguyên lý hoạt động của đầu kẹp máy phay

Nguyên lý chung của mọi đầu kẹp là chuyển đổi một lực tác động (lực vặn của tay, áp suất thủy lực) thành một lực kẹp hướng tâm, phân bố đều lên chuôi dao. Lực kẹp này phải đủ lớn để chống lại lực cắt và mô-men xoắn sinh ra trong quá trình gia công, đảm bảo dao cụ không bị trượt hay rung lắc.

3. Lý do cần lựa chọn đầu kẹp máy phay chất lượng cao

Đầu tư vào một đầu kẹp chất lượng cao là một quyết định đầu tư thông minh, mang lại lợi ích lâu dài về kinh tế và kỹ thuật.

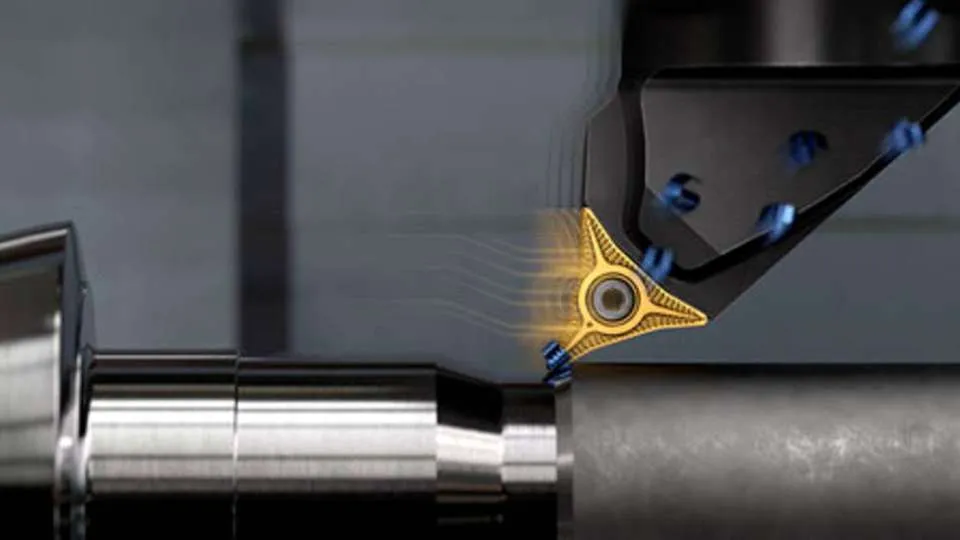

Chất lượng bề mặt gia công thể hiện rõ vai trò của đầu kẹp máy phay

3.1 Độ chính xác, sai số phôi

Đầu kẹp chất lượng cao có độ đảo (run-out) cực thấp (thường dưới 0.005mm). Điều này đảm bảo rằng mũi dao sẽ cắt chính xác tại vị trí được lập trình, giúp tạo ra các sản phẩm có dung sai chặt chẽ và giảm thiểu tỷ lệ phế phẩm.

3.2 Độ bền dao và giảm rung lắc

Khả năng kẹp cứng vững và cân bằng động tốt của đầu kẹp chất lượng cao giúp triệt tiêu gần như hoàn toàn rung động. Khi không có rung động, lưỡi cắt của dao sẽ bền hơn, ít bị mẻ, kéo dài tuổi thọ sử dụng lên nhiều lần so với khi dùng đầu kẹp thường.

3.3 Tiết kiệm chi phí vận hành, tăng năng suất

Khi dao bền hơn, bạn tiết kiệm được chi phí mua dao mới. Khi độ chính xác được đảm bảo, bạn giảm được chi phí do phế phẩm. Hơn nữa, sự ổn định cho phép bạn tăng tốc độ cắt và bước tiến dao, từ đó rút ngắn thời gian gia công và tăng năng suất tổng thể của nhà xưởng.

4. Các loại đầu kẹp máy phay phổ biến trên thị trường

Mỗi loại đầu kẹp được sinh ra để giải quyết một bài toán gia công cụ thể.

4.1 Đầu kẹp collet ER

4.1.1 Ưu điểm

• Linh hoạt: Một collet có thể kẹp được một dải đường kính dao (khoảng 1mm).
• Đa dụng: Phù hợp cho nhiều ứng dụng từ phay, khoan, đến taro.
• Chi phí hợp lý: Giá thành đầu tư ban đầu và chi phí cho collet khá thấp.

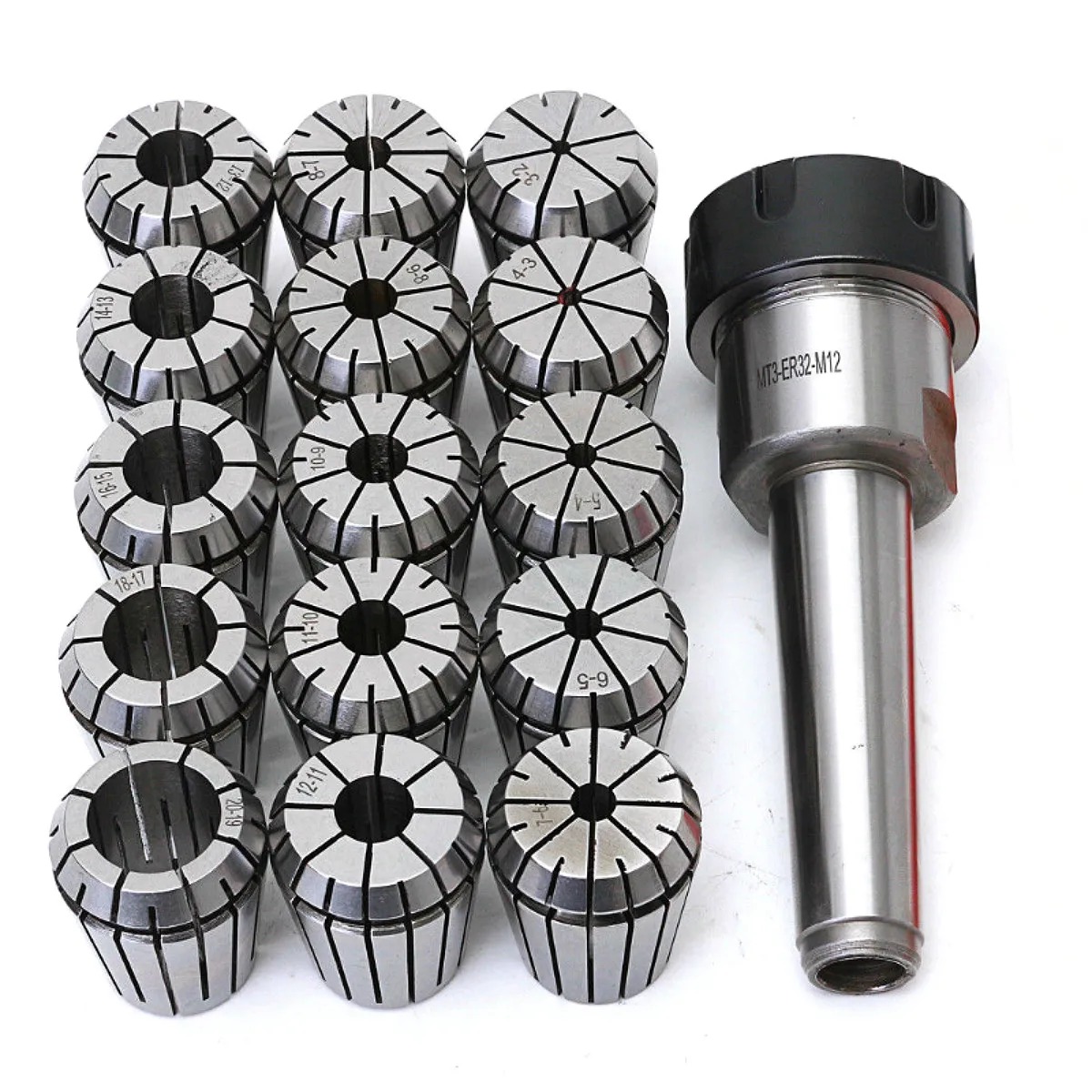

Bộ collet ER đa dạng kích thước, thể hiện sự linh hoạt của đầu kẹp máy phay loại này

4.1.2 Nhược điểm

• Lực kẹp trung bình, không phù hợp cho phay thô quá nặng.
• Độ đồng tâm phụ thuộc nhiều vào chất lượng của collet và đai ốc.

4.1.3 Phạm vi ứng dụng

Phay tinh, phay bán tinh, khoan, doa, taro trên hầu hết các loại vật liệu.

4.2 Đầu kẹp thủy lực

4.2.1 Ưu điểm

• Độ chính xác và độ đồng tâm cực cao.
• Khả năng giảm rung động tuyệt vời, cho bề mặt gia công bóng đẹp.
• Thao tác kẹp/nhả dao nhanh chóng, dễ dàng.

4.2.2 Nhược điểm

• Giá thành đầu tư cao.
• Lực kẹp không cao bằng đầu kẹp cơ khí.
• Hiệu suất kẹp có thể bị ảnh hưởng bởi sự thay đổi nhiệt độ và tạp chất.

4.2.3 Ứng dụng

Phay tinh, phay tốc độ cao (HSC), gia công các chi tiết yêu cầu độ chính xác và chất lượng bề mặt vượt trội như khuôn mẫu, linh kiện hàng không.

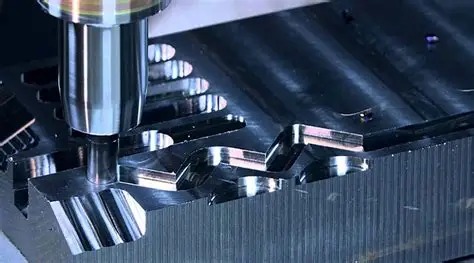

Đầu kẹp máy phay thủy lực lý tưởng cho các ứng dụng gia công khuôn mẫu chính xác

4.3 Đầu kẹp cơ khí

4.3.1 Ưu điểm

• Lực kẹp cực lớn, cứng vững vượt trội.
• Khả năng chống rung động tốt trong các điều kiện cắt nặng.

4.3.2 Nhược điểm

• Kích thước lớn và nặng.
• Độ chính xác không cao bằng đầu kẹp thủy lực.
• Giá thành cao.

4.3.3 Ứng dụng

Chuyên dùng cho phay thô, phay phá, gia công các vật liệu cứng với lượng dư lớn.

4.4 Bảng so sánh thông số các loại đầu kẹp máy phay

5. Cách chọn đầu kẹp máy phay phù hợp nhu cầu

5.1 Dựa vào tốc độ trục chính

Đối với máy có tốc độ trục chính cao (trên 15,000 voˋng/phuˊt), ưu tiên lựa chọn các loại đầu kẹp có độ cân bằng động tốt như đầu kẹp thủy lực, đầu kẹp co nhiệt hoặc các loại có chuẩn côn HSK.

5.2 Dựa vào loại dao phay sử dụng

Với dao phay ngón đường kính lớn hoặc dao phay mặt, cần đầu kẹp có lực kẹp lớn như đầu kẹp cơ khí. Với dao phay cầu hoặc dao đường kính nhỏ để chạy tinh, cần đầu kẹp có độ chính xác cao như đầu kẹp thủy lực.

5.3 Dựa vào loại vật liệu gia công

Gia công vật liệu cứng như thép hợp kim, Inconel sinh ra lực cắt lớn, đòi hỏi đầu kẹp phải có độ cứng vững và lực kẹp cao. Gia công nhôm, đồng có thể sử dụng các loại đầu kẹp linh hoạt hơn.

5.4 Kinh nghiệm chọn đầu kẹp phù hợp

• Không nên dùng một loại đầu kẹp cho mọi công việc. Hãy trang bị ít nhất 2-3 loại khác nhau để tối ưu cho từng ứng dụng.
• Đừng tiết kiệm chi phí cho đầu kẹp. Một đầu kẹp tốt có thể giúp bạn tiết kiệm chi phí dao cụ và chi phí làm lại hàng lỗi gấp nhiều lần.
• Luôn ưu tiên các thương hiệu uy tín từ Nhật Bản, Đức, Thụy Sĩ, Đài Loan.

Infographic hướng dẫn các bước lựa chọn đầu kẹp máy phay phù hợp dựa trên ứng dụng và vật liệu gia công

6. Hướng dẫn sử dụng và bảo quản đầu kẹp máy phay

6.1 Quy trình lắp đặt đầu kẹp vào trục chính

• Vệ sinh sạch sẽ cả phần côn của đầu kẹp và lỗ côn của trục chính bằng vải mềm và dung dịch chuyên dụng.
• Lắp đầu kẹp vào trục chính, đảm bảo các rãnh dẫn hướng khớp với nhau.
• Sử dụng cơ cấu rút dao của máy để kéo đầu kẹp vào đúng vị trí.

6.2 Kiểm tra độ đồng tâm trước khi gia công

Sử dụng đồng hồ so có độ chính xác cao để kiểm tra độ đảo của dao cụ sau khi đã kẹp. Nếu độ đảo vượt quá ngưỡng cho phép, cần kiểm tra lại độ sạch, chất lượng collet hoặc tình trạng của đầu kẹp.

6.3 Vệ sinh, bảo trì định kỳ

• Sau mỗi ca làm việc, tháo đầu kẹp ra khỏi máy và vệ sinh sạch sẽ.
• Bảo quản đầu kẹp ở nơi khô ráo, có thể bôi một lớp dầu chống gỉ mỏng.
• Kiểm tra định kỳ tình trạng của collet, đai ốc xem có bị mòn hay biến dạng không.

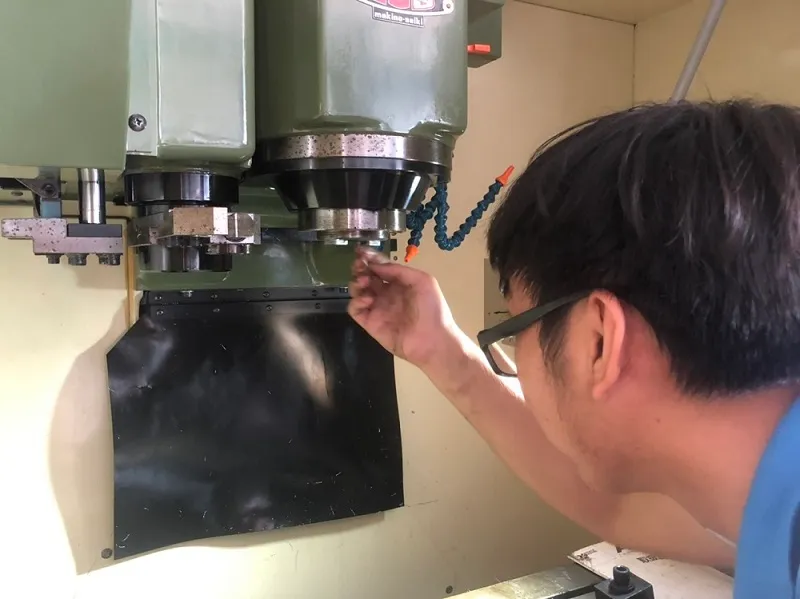

Bảo trì định kỳ đầu kẹp máy phay bằng các dụng cụ chuyên dụng để đảm bảo tuổi thọ và độ chính xác

6.4 Dấu hiệu nhận biết hư hỏng đầu kẹp

• Bề mặt côn có vết xước, rỗ hoặc dấu hiệu ăn mòn ma sát (fretting corrosion).
• Độ đảo tăng lên bất thường.
• Khó siết chặt hoặc tháo lỏng dao cụ.
• Xuất hiện tiếng ồn hoặc rung động lạ trong quá trình gia công.

6.5 Cách khắc phục lỗi thường gặp khi sử dụng

• Dao bị trượt: Siết lại dao với lực siết đúng tiêu chuẩn, kiểm tra xem collet có đúng dải kẹp không.
• Độ đảo cao: Tháo dao ra, xoay 180 độ và kẹp lại. Vệ sinh sạch sẽ collet và lỗ kẹp. Nếu vẫn không khắc phục được, có thể collet hoặc đầu kẹp đã bị mòn.

7. Câu hỏi thường gặp về đầu kẹp máy phay

7.1 Đầu kẹp máy phay có dùng chung cho mọi loại máy CNC không?

Không. Mỗi máy CNC có một tiêu chuẩn và kích thước trục chính riêng (ví dụ: BT40, HSK-A63). Bạn phải chọn đầu kẹp có đuôi côn tương thích tuyệt đối với máy của mình.

7.2 Khi nào cần thay đầu kẹp máy phay?

Cần thay thế ngay khi phát hiện các dấu hiệu hư hỏng được liệt kê ở mục trên hoặc khi đầu kẹp không còn đảm bảo được độ chính xác theo yêu cầu gia công, dù không có hư hỏng rõ ràng.

7.3 Có thể tự bảo trì đầu kẹp tại xưởng không?

Có thể tự thực hiện các công việc bảo trì cơ bản như vệ sinh hàng ngày và kiểm tra trực quan. Tuy nhiên, các công việc phức tạp như kiểm tra độ cân bằng động hoặc sửa chữa các cơ cấu bên trong cần được thực hiện bởi nhà cung cấp hoặc đơn vị có chuyên môn.

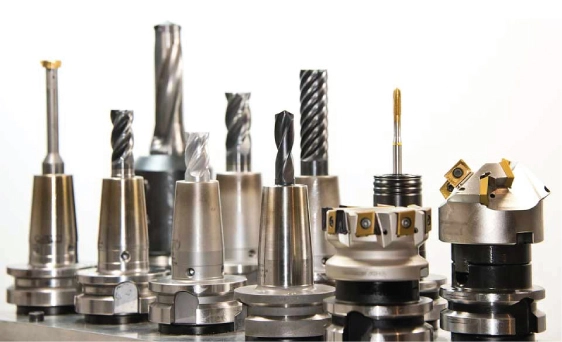

Hình ảnh biểu trưng cho các câu hỏi thường gặp liên quan đến việc sử dụng và thay thế đầu kẹp máy phay

8. Địa chỉ cung cấp đầu kẹp máy phay uy tín, giá tốt

Việc lựa chọn nhà cung cấp cũng quan trọng không kém việc lựa chọn sản phẩm.

8.1 Tiêu chí lựa chọn nhà cung cấp đầu kẹp máy phay

• Là đại lý ủy quyền: Đảm bảo sản phẩm là hàng chính hãng, có nguồn gốc xuất xứ rõ ràng (CO, CQ).
• Đội ngũ kỹ thuật am hiểu: Có khả năng tư vấn sâu về kỹ thuật để giúp bạn chọn đúng sản phẩm.
• Hàng hóa có sẵn: Có khả năng cung cấp nhanh chóng, tránh làm gián đoạn sản xuất.
• Uy tín trên thị trường: Nhận được đánh giá tốt từ các khách hàng đã sử dụng.

8.2 Lợi ích khi mua đầu kẹp tại đơn vị uy tín

Bạn sẽ nhận được sản phẩm đúng chất lượng, được tư vấn giải pháp tối ưu nhất cho ứng dụng của mình, tránh mua phải hàng giả, hàng nhái kém chất lượng có thể gây thiệt hại lớn cho máy móc và sản phẩm.

8.3 Chính sách bảo hành, hỗ trợ kỹ thuật

Một nhà cung cấp uy tín luôn có chính sách bảo hành rõ ràng và sẵn sàng hỗ trợ kỹ thuật khi cần. Để có được sự tư vấn và sản phẩm đầu kẹp chất lượng, việc tìm đến một đơn vị không chỉ bán mà còn trực tiếp sản xuất và ứng dụng chúng là một lợi thế lớn. Tiêu biểu cho mô hình này là

Nhà máy Automech, đặt tại KCN Đình Trám, Bắc Giang.

Nhà máy Automech tại KCN Đình Trám, Bắc Giang – nơi cung cấp đầu kẹp máy phay uy tín

Thế mạnh vượt trội của Nhà máy Automech:

• Kinh nghiệm thực tiễn sâu sắc: Điểm khác biệt cốt lõi của Nhà máy Automech là kinh nghiệm đến từ thực tế sản xuất. Với việc trực tiếp chế tạo khuôn mẫu, đồ gá (jigs) và linh kiện ô tô, nhà máy là nơi ứng dụng và kiểm chứng chất lượng của các loại đầu kẹp trong môi trường công nghiệp khắt khe nhất. Nhờ đó, sự am hiểu về sản phẩm được xây dựng từ chính kinh nghiệm của người dùng cuối, mang lại những tư vấn xác thực và giá trị.
• Năng lực máy móc và kiểm soát chất lượng hiện đại: Nhà máy được trang bị hàng loạt máy phay CNC gia công chính xác cao từ các thương hiệu như AWEA, HWACHEON, ZOPO. Việc đầu tư vào các thiết bị đo kiểm tân tiến như máy CMM của Hexagon và đạt chứng nhận quản lý chất lượng
  ISO 9001:2015 là sự bảo chứng cho chất lượng trên từng sản phẩm và giải pháp được cung cấp.
• Vị trí chiến lược: Tọa lạc tại KCN Đình Trám (Bắc Giang) với diện tích nhà xưởng lên đến 6500m2, nhà máy có lợi thế lớn trong việc cung ứng và hỗ trợ kỹ thuật nhanh chóng cho các doanh nghiệp sản xuất tại miền Bắc và các khu vực lân cận.

Lựa chọn Nhà máy Automech không chỉ là mua một sản phẩm, mà còn là nhận được sự tư vấn xác thực từ chính những chuyên gia đang hằng ngày vận hành, kiểm chứng và tối ưu các thiết bị này trong thực tế sản xuất.
